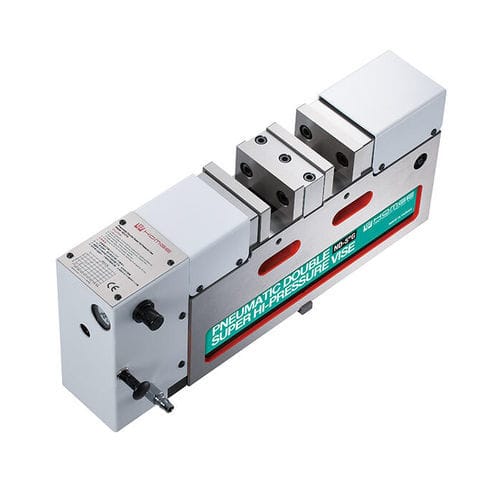

Morsa per macchina utensile ND-G series

pneumaticadi precisionead alta pressione

Dettagli del prodotto - I cilindri ad alta forza difficilmente si guastano con una garanzia di 3 anni - Altezza fissa per l'uso simultaneo di più morse 1. La morsa può contenere 2 pezzi di lavoro di dimensioni diverse. Consente una tolleranza extra fino a 2 mm nei pezzi di lavoro. 2. I cilindri ad alta forza speciali sono progettati per aumentare la forza di serraggio da 0 a 4000 kg e possono essere regolati in base al materiale del pezzo. 3. Il corpo della morsa è realizzato in ghisa duttile di grado FCD 60 per alta precisione e durata. Le guide sono INDURITE a HRC 50° per aumentare ulteriormente la durata e mantenere l'altezza di posizionamento durante l'uso prolungato. 4. Manopola di regolazione della pressione: per operazioni rapide. 5. I cilindri ad alta forza difficilmente si guastano. 6. Dispositivo di sicurezza speciale per garantire che la morsa mantenga la forza di serraggio per 20 minuti se l'alimentazione d'aria viene interrotta. 7. Corsa per la ganascia mobile: 4 mm. Fonte di alimentazione pneumatica 6kg/cm² Specifiche (Materiale: Ghisa duttile FCD 60. Durezza: HRC 50º) Modello | A | B | C | D | E | F | G | H | I ND-4"G | 215 | 170±0.01 | 0-50 | 220±0.02 | 18 | 410 | 520 | 102 | 10 ND-5"G | 202 | 150±0.01 | 0-115 | 280±0.02 | 18 | 530 | 630 | 130 | 10 Modello | J | K | Forza di serraggio | Corsa di serraggio | Peso (kg) ND-4"G | 15 | 48 | 0-3300 kg | 4 mm | 45 ND-5"G | 15 | 55 | 0-4000 kg | 4 mm | 65 Accessori standard: - 2 cunei di allineamento - 4 morsetti - 1 maniglia Accessori opzionali: 1) Ganasce con scanalature incrociate 2) Ganasce a V 3) Ganasce combinate 4) Ganasce a gradini Specifiche tecniche: - Modello: ND-4"G, ND-5"G - Materiale: Ghisa duttile FCD 60 - Durezza: HRC 50º - Forza di serraggio: 0-3300 kg (ND-4"G), 0-4000 kg (ND-5"G) - Corsa di serraggio: 4 mm - Peso: 45 kg (ND-4"G), 65 kg (ND-5"G) - Fonte di alimentazione pneumatica: 6kg/cm² - Garanzia: 3 anni
