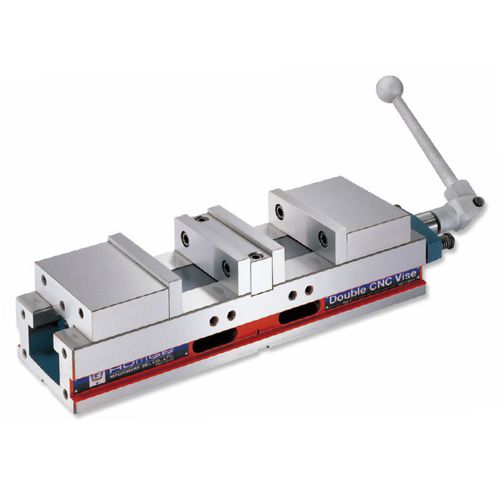

Morsa per macchina utensile HDL-

per fresadi doppio serraggiomanuale

Panoramica
Morsa compatta a doppia stazione per centri di lavoro CNC che serrano due pezzi in un'unica impostazione per aumentare la produttività e ridurre i tempi non produttivi.

Caratteristiche e vantaggi

• Progettazione a doppia stazione: consente di trattenere due pezzi contemporaneamente per raddoppiare la capacità di bloccaggio per morsa.
• Ingombro ridotto: più morse possono essere montate sul tavolo macchina per configurazioni ad alta densità e produzione a lotti.
• Dispositivo a molla speciale: consente una differenza di dimensione fino a 5 mm tra due pezzi per un posizionamento e serraggio rapidi; regolazione a vite se la tolleranza supera i 5 mm.
• Morsa centrale rimovibile: abilita la modalità a grande apertura e l'autocentraggio quando rimossa per maggiore flessibilità.

Specifiche (materiale & unità)
Materiale: Ghisa sferoidale FCD55; Durezza guide: HRC 50; Unità: mm

Tabella specifiche
Modello | A | B | C | D | E | F | G | H | I | J | Peso (kg)
HDL-4\" | 92 | 63 ± 0.01 | 74 | 200 | 18 | 395 | 480 | 104 | 14 | 14 | 20
HDL-6\" | 118 | 80 ± 0.01 | 100 | 270 | 18 | 517 | 615 | 154 | 19 | 18 | 46

Accessori standard

• 2 cunei di allineamento
• 4 staffe di serraggio
• 1 chiave

Accessori opzionali

• Morse morbide (4 pezzi / set)

Esempi di applicazione

• Fissare due pezzi di dimensioni diverse (differenza massima di apertura: 70 mm) per aumentare la produzione per impostazione.
• Rimuovere la mascella centrale per bloccare un pezzo più grande; la morsa diventa autocentrante in questa configurazione.

Caratteristiche tecniche / specifiche

• Serie / Modello: HDL- (esempi: HDL-4\", HDL-6\")
• Materiale: FCD55 (ghisa sferoidale)
• Durezza guide: HRC 50
• Unità: mm
• HDL-4\" dimensioni chiave: A=92; B=63 ±0.01; C=74; D=200; E=18; F=395; G=480; H=104; I=14; J=14; Peso=20 kg
• HDL-6\" dimensioni chiave: A=118; B=80 ±0.01; C=100; D=270; E=18; F=517; G=615; H=154; I=19; J=18; Peso=46 kg
• Dispositivo a molla speciale consente fino a 5 mm di tolleranza tra due pezzi per velocizzare il carico e ridurre le regolazioni di bloccaggio
