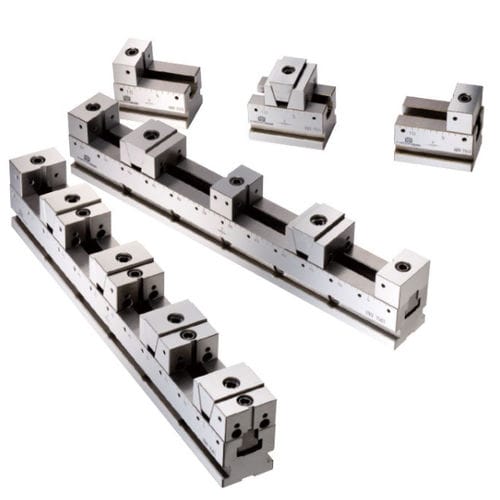

Morsa per rettificatrice VISE IN-ROW

per macchina utensileper fresamultipla

Panoramica prodotto

Morsa modulare in linea della serie HRV progettata per il serraggio simultaneo e flessibile di più pezzi di dimensioni e forme diverse. Corpo e componenti principali in acciaio per utensili, trattati termicamente e rettificati con precisione per garantire posizionamento accurato e lunga durata. Il posizionamento dentato regolabile consente il bloccaggio rapido e ripetibile di pezzi quadrati, tondi, cilindrici e irregolari.

Materiale e durezza

• Materiale: acciaio per utensili, rettificato
• Trattamento termico: temprato a HRC 56–60 (alcune aree >HRC 60)

Applicazioni

Adatta per centri di lavoro CNC orizzontali, verticali e a 4 assi e per rettificatrici di superficie. Ideale per lavorazioni ad alta efficienza e produzione di serie dove più pezzi vengono serrati contemporaneamente per aumentare l'utilizzo del piano macchina.

Accessori standard

• 2 pezzi: cuneo di allineamento
• 4 pezzi: clamp
• 1 pezzo: maniglia/chiave

Esempi di serraggio / Vantaggi

• Serraggio simultaneo di molte piccole parti rettangolari per massimizzare la produttività della macchina.
• Pezzi cilindrici serrabili con ganasce a V opzionali.
• Uno o più pezzi più grandi possono essere serrati insieme a pezzi più piccoli nella stessa configurazione.
• Pezzi di forma irregolare bloccabili con ganasce morbide su misura opzionali.
• Supporta il bloccaggio multidirezionale su centri di lavoro a 4 assi.

Accessori opzionali

• Ganascia a V (per ganascia fissa)
• Ganascia morbida fissa (per ganascia mobile)
• Ganascia morbida mobile
• Set di cunei
• Ganasce a singolo smusso per fissa/mobile
• Blocchi di supporto e piastre datum (per HRV-50, HRV-75, HRV-100)

Note su costruzione e uso

I componenti del corpo sono rettificati con precisione. Il posizionamento dentato regolabile permette un fissaggio rapido e preciso. Scegliere la famiglia FD (forzamento in una direzione) o MD (direzioni multiple) in base alla strategia di serraggio. Utilizzare accessori opzionali per adattarsi a profili cilindrici, pareti sottili o geometrie complesse.

Specifiche tecniche / modelli

• Serie: HRV series (varianti FD e MD)
• Modelli rappresentativi: HRV-5030, HRV-5040, HRV-5050, HRV-5060, HRV-5070, HRV-7543, HRV-7553, HRV-7563, HRV-7573, HRV-10055, HRV-10065, HRV-10075 (es. HRV-5030-FD, HRV-5030-MD)
• Unità tabelle dimensionali: mm
• Forza di serraggio e peso variano in base al modello (es. HRV-5030-FD: 1000 N, 7 kg; HRV-10055-FD: 2700 N, 40 kg; HRV-5030-MD: 1000 N, 5.3 kg)
