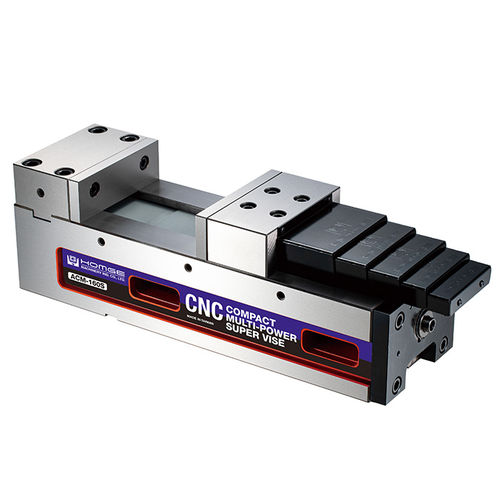

Morsa per macchina utensile ACM-S

per fresasingolaverticale

Panoramica
Morsa CNC compatta a corpo corto con apertura della ganascia extra-large per massimizzare l'utilizzo dello spazio macchina. Il sistema brevettato Multi-Power raddoppia la forza di serraggio in un ingombro ridotto, adatto a centri di lavoro CNC e sistemi di automazione.

Vantaggi

• Progettata per risolvere il problema dello spazio di lavoro limitato mantenendo elevati requisiti di serraggio.
• Corpo più corto combinato con ampia apertura della ganascia per migliorare l'area utile della macchina.
• Struttura brevettata Multi-Power che garantisce forza di serraggio stabile nel tempo.
• Elevata precisione e ripetibilità per applicazioni CNC e automatizzate.

Caratteristiche principali

• Design compatto con ampia apertura della ganascia — adatto a centri di lavoro CNC orizzontali e verticali e piccoli centri di maschiatura.
• Ganasce in acciaio per utensili SCM440 (indurite a HRC50) per una presa sicura del pezzo.
• Corpo in ghisa sferoidale FCD60; guide trattate ad alta frequenza a HRC50 per resistenza e precisione.
• Sistema Multi-Power brevettato in acciaio per cuscinetti di alta qualità che genera forza di serraggio raddoppiata e pressione uniforme.
• Coperchi speciali per la vite madre che proteggono la vite dai trucioli, preservando i componenti interni di precisione.

ACCESSORI STANDARD

• 2 cunei di allineamento
• 4 morsetti
• 1 chiave

ACCESSORI OPTIONAL

• Ganasce esterne
• Ganasce scanalate a croce
• Ganasce combinate
• Ganasce a V
• Ganasce a gradini

SPECIFICHE (unità: mm / dati meccanici)
Modello | A | B | C | C1 | E | F | G | H | I | J | K | M | N | O | Forza di serraggio max. | Peso (kg)
ACM-100S | 140 | 100±0.01 | 200 | 350 | 18 | 352 | 411 | 100 | 10 | 15 | 40 | 145 | 60 | 62 | 4000 kg | 31
ACM-130S | 148 | 100±0.01 | 250 | 410 | 18 | 430 | 479 | 134 | 10 | 15 | 48 | 145 | 86 | 62 | 4000 kg | 46
ACM-160S | 168 | 115±0.01 | 302 | 498 | 18 | 500 | 549 | 161 | 10 | 15 | 53 | 145 | 86 | 80 | 5000 kg | 63

Note
Materiali: corpo in ghisa sferoidale (FCD60); durezza delle guide HRC50; ganasce: acciaio per utensili SCM440 / S50C indurito a HRC50. Il sistema brevettato Multi-Power fornisce forza di serraggio fino a 5000 kg a seconda del modello.
