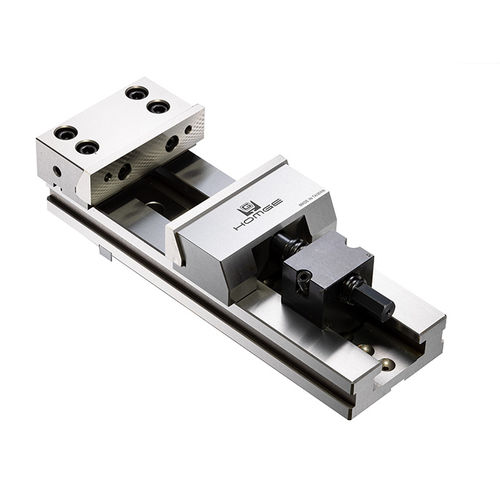

Morsa per macchina utensile HG-
per fresamanualea chiusura rapida

Morsa per macchina utensile - HG- - HOMGE MACHINERY IND. CO., LTD. - per fresa / manuale / a chiusura rapida
Morsa per macchina utensile - HG- - HOMGE MACHINERY IND. CO., LTD. - per fresa / manuale / a chiusura rapida
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di HOMGE MACHINERY IND. CO., LTD.

Caratteristiche

Uso previsto
per macchina utensile, per fresa
Azionamento
manuale
Altre caratteristiche
a chiusura rapida, in acciaio temprato, compatta, di precisione, con sistema di serraggio, in acciaio
Max. forza di serraggio

Max.: 25 kN

Min.: 10 kN

Peso

Max.: 73 kg
(160,937 lb)

Min.: 8 kg
(17,637 lb)

Descrizione

Panoramica
  • Serie di morse di precisione a serraggio rapido in acciaio, progettata per fresatura CNC e lavorazioni su centri di lavoro.
  • Sistema di serraggio istantaneo con dado esagonale (Hex-Nut) per una rapida regolazione su pezzi di lunghezza irregolare.
  • Morsa mobile corta per massimizzare la corsa di apertura; ingombro compatto per un efficace bloccaggio sulla tavola macchina.


Modelli disponibili
  • HG-100
  • HG-150A
  • HG-150B
  • HG-150C
  • HG-150D
  • HG-175B
  • HG-175C
  • HG-175D
  • HG-200A
  • HG-200B
  • HG-200C


Materiale & unità
Corpo: acciaio S50C; Durezza delle guide: HRC 52–56. Unità: mm.

Accessori standard
  • 2 cunei di allineamento
  • 4 morsetti


Specifiche
(Materiale: S50C; Durezza: HRC 52–56) Unità: mm
Modello | A | B | C | D | E | E1 | e | H | Forza di serraggio | Peso (kg)
HG-100 | 100 | 100 | 250 | 73±0.02 | 68 | 14 | 37±0.01 | 14 | 1000 kg | 8
HG-150A | 150 | 150 | 350 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 23
HG-150B | 150 | 200 | 400 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 25
HG-150C | 150 | 250 | 450 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 27
HG-150D | 150 | 300 | 500 | 85±0.02 | 95 | 18 | 48±0.01 | 19 | 2000 kg | 29
HG-175B | 175 | 200 | 450 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 2500 kg | 42
HG-175C | 175 | 250 | 500 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 2500 kg | 46
HG-175D | 175 | 300 | 550 | 85±0.02 | 119 | 18 | 62±0.01 | 19 | 2500 kg | 51
HG-200A | 205 | 200 | 470 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 2500 kg | 55
HG-200B | 205 | 250 | 520 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 2500 kg | 63
HG-200C | 205 | 300 | 570 | 85±0.02 | 126 | 18 | 63±0.01 | 19 | 2500 kg | 73

Caratteristiche / specifiche tecniche
  • Serie: HG- (modelli elencati sopra).
  • Costruzione: corpo interamente in acciaio per stabilità dimensionale e resistenza all'usura.
  • Tipo di serraggio: serraggio istantaneo con dado esagonale per rapidi cambi tra differenti lunghezze pezzo.
  • Durezza delle guide: HRC 52–56.
  • Forza di serraggio per modello: da 1000 kg (HG-100) a 2500 kg (HG-175 / HG-200).
