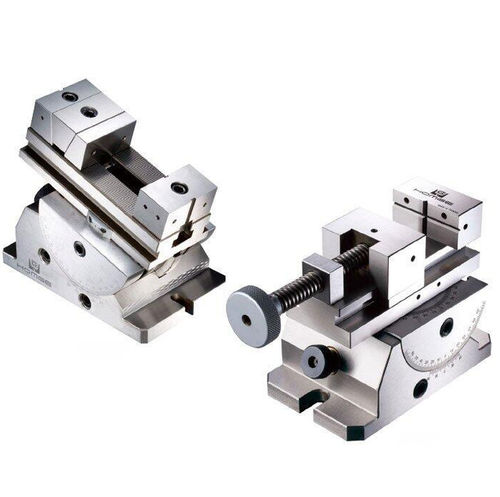

Morsa per fresa UV series

per rettificatriceper macchina utensileuniversale

Panoramica

• Morsa universale di precisione disponibile nei modelli UV-80 e UV-120, con meccanismo di inclinazione e rotazione per il posizionamento angolare e la lavorazione.

Caratteristiche principali

• Graduazione di precisione per impostazioni angolari accurate
• Rotazione orizzontale 360°
• Inclinazione verticale 45°
• Progettata per superfici dritte o inclinate, foratura angolare e operazioni di asportazione

Materiali e unità
Materiale: Morsa: Acciaio | Base: Ghisa duttile FCD 50
Unità: mm

Specifiche (tabella)
Modello | A | B | C | D | E | F | G | H | I | J | K | L | Peso (kg)
UV-80 | 137 | 75 | 32 | 78 | 160 | 180 | 110 | 70 | 16 | 32 | 15 | - | 12
UV-120 | 231 | 128 | 53 | 150 | 310 | 300 | 180 | 120 | 18 | 60 | 25 | 98 | 54

Accessorio standard

• 1 chiave fornita

Applicazioni

• Adatta per rettificatrici di precisione, alesatrici/fresatrici, EDM e altre macchine utensili per lavorazioni angolari e inclinate

Note tecniche

• Materiali: ganasce morsa — acciaio; base — ghisa duttile FCD 50
• La graduazione garantisce un posizionamento angolare ripetibile
• Rotazione 360° e inclinazione 45° permettono lavorazioni a diverse angolazioni senza riposizionamento
• Disponibile in due dimensioni (UV-80, UV-120) per diverse capacità e dimensioni del pezzo
• Dimensioni e pesi riportati nella tabella delle specifiche (unità: mm / kg)
• Accessorio standard: una chiave per la regolazione
