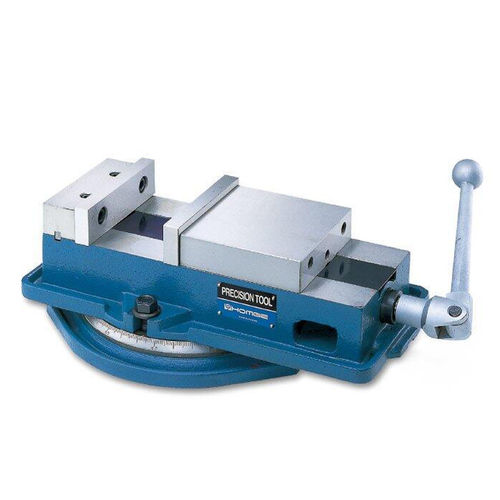

Morsa per macchina utensile HAV- series

di macchinasingolaa vite

Panoramica del prodotto

• Due viti di fissaggio sulla ganascia fissa impediscono il ribaltamento all'indietro sotto forze di serraggio molto elevate.
• La copertura del filetto in ghisa protegge il filetto dalle trucioli.
• Entrambi i lati delle guide scorrevoli sono trattati termicamente per resistenza all'usura.
• Il meccanismo di bloccaggio angolare esercita una pressione verso il basso sulla ganascia, garantendo il parallelismo delle ganasce durante il serraggio.
• Il collare di spinta con cuscinetto a rulli aghiformi riduce l'attrito e aumenta la pressione di serraggio fino al 80%.

Campo di serraggio
Unità: mm / inch

Posizioni
Position 1 | Position 2 | Position 3 | Position 4
Position 1 (mm): 107 / 110 / 138 / 198 / 320
Position 2 (mm): 154 / 163 / 201 / 264 / 400
Position 3 (mm): 220 / 249 / 304 / 402 / 480
Position 4 (mm): 271 / 304 / 368 / 476 / 560

SPECIFICHE (riepilogo per modello, unità mm / inch)
Modello | Pos1 (mm) | Pos2 (mm) | Pos3 (mm) | Pos4 (mm) | Peso (kg)
HAV-4" | 107 | 154 | 220 | 271 | 20
HAV-5" | 110 | 163 | 249 | 304 | 29
HAV-6" | 138 | 201 | 304 | 368 | 41
HAV-8" | 198 | 264 | 402 | 476 | 80
HAV-12" | 320 | 400 | 480 | 560 | 125

Note
La matrice tecnica completa include dettagli dimensionali (A–K) in mm e in inch per ogni variante di modello. Fare riferimento alla documentazione tecnica del prodotto (PDF) per la tabella completa delle dimensioni e i valori in pollici frazionari: Precision-Angle-Lock-Machine-Vise_HAV-4.5.6.8.12.pdf
