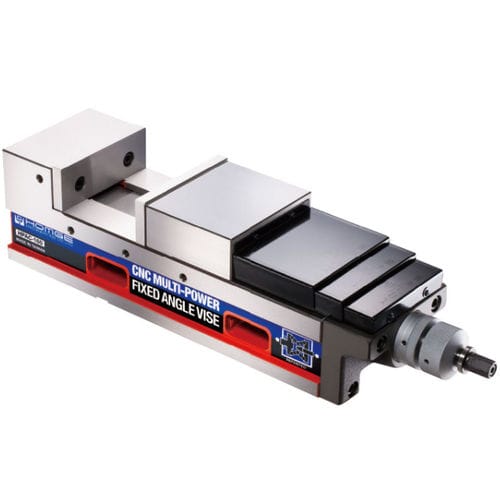

Morsa per fresa HPAC series

per macchina utensilesingolaorizzontale

Panoramica
Morsa di precisione ad angolo fisso progettata per centri di lavoro CNC e operazioni di fresatura pesante. Il sistema meccanico multi-potenza incrementa la forza di serraggio preservando ripetibilità e precisione di posizionamento.

Punti chiave

• Brevetti: M458489, M395751, M390838, M435335
• Ripetibilità / precisione di posizionamento: ±0,01 mm
• Intervallo forza di serraggio regolabile: 0–8000 kg (dipende dal modello)

Caratteristiche

• Corpo monoblocco in ghisa sferoidale (≥ FCD60) per elevata rigidità e precisione; flessione sotto 4500 kg ≤ ±0,01 mm
• Guide temperate a HRC 50 per mantenere l'altezza di posizionamento e aumentare la durabilità
• Sistema ANGLE-LOCK: abbassa automaticamente il pezzo sulla sede per evitare sollevamenti, garantendo serraggio accurato entro ±0,01 mm sotto 4500 kg
• Sistema MULTI-POWER in acciaio per cuscinetti di alta qualità: raddoppia la forza di serraggio in due mezzi giri (primo mezzo giro ≈ 2500 kg; secondo mezzo giro ≈ 4500 kg) e stabilizza la forza di serraggio
• Anello di finecorsa regolabile per preimpostare e ripetere la forza desiderata
• Installabile orizzontalmente o verticalmente; altezza fissa consente l'uso di più morse in parallelo

Applicazioni

• Adatta per configurazioni multi-unità su centri di lavoro CNC verticali e orizzontali e fresatrici convenzionali; ideale per stampi, asportazione di truciolo pesante e linee di produzione che richiedono forza di serraggio costante e elevata

Tabella specifiche (Unità: mm)
Modello | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | L | M | Forza massima di serraggio | Peso (kg)
HPAC-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 475 | 583 | 131 | 19 | 15 | 55 | 120 | 150 | 6000 kg | 47
HPAC-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 560 | 670 | 161 | 19 | 15 | 58 | 120 | 165 | 8000 kg | 65
HPAC-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 580 | 690 | 161 | 19 | 15 | 58 | 120 | 165 | 8000 kg | 67
HPAC-200 | 170 | 110±0.01 | 0-305 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 635 | 743 | 201 | 19 | 18 | 63 | 120 | 197 | 8000 kg | 95

Accessori standard

• 2 spallette di allineamento
• 4 staffe di serraggio
• 1 maniglia

Accessori opzionali

• Morse anteriori/posteriori (vari tipi: morsetti a V, a gradini, a scanalatura incrociata, morsetti combinati esterni, ecc.)

Specifiche tecniche

• Materiale: ghisa sferoidale (FCD60)
• Durezza guide: HRC 50
• Ripetibilità / precisione: ±0,01 mm
• Intervallo forza di serraggio: 0–8000 kg (sistema meccanico multi-potenza)
• Mecanismo brevettato multi-potenza e sistema ANGLE-LOCK
• Altezza fissa per configurazioni multi-unità; montaggio orizzontale o verticale
• Modelli disponibili: HPAC-130, HPAC-160, HPAC-160L, HPAC-200
