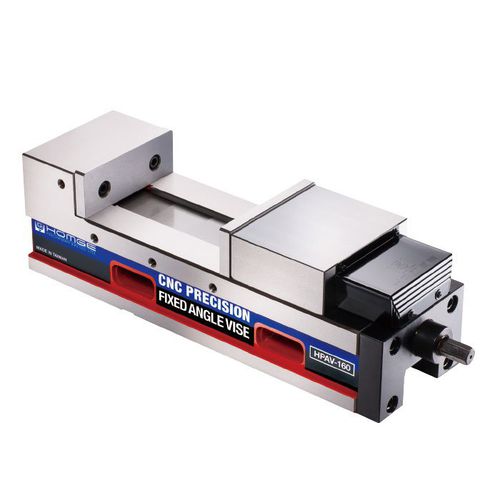

Morsa per macchina utensile HPAV-

per fresamanualeorizzontale

Panoramica
Questa morsa presenta le stesse caratteristiche del modello HPAC ma utilizza una vite di serraggio standard invece del MULTI-POWER SYSTEM. È adatta per applicazioni multiunità su centri di lavoro CNC orizzontali e verticali e su fresatrici convenzionali.

Vantaggi

• Funzionalità equivalente al modello HPAC con vite di serraggio standard, facilitando l'impiego in configurazioni multiunità.

Caratteristiche

• 1. Corpo della morsa lavorato in ghisa sferoidale (FCD60 o superiore) in pezzo unico per elevata rigidità e stabilità dimensionale.
• 2. Guide temprate a HRC 50 per aumentare la resistenza all'usura e mantenere la precisione di posizionamento nel tempo.
• 3. Sistema di bloccaggio ad angolo che abbassa il pezzo nella posizione di riferimento precisa, migliorando la ripetibilità della presa.
• 4. Può essere montata orizzontalmente o verticalmente per adattarsi a diversi allestimenti macchina.

Altezza fissa
Il design ad altezza fissa consente di affiancare o impilare più morse, facilitando le applicazioni multiunità sui centri di lavoro.

Specifiche
Unità: mm
Model | A | B | C | C1 | C2 | C3 | D | E | F | G | H | I | J | K | M | Peso (kg)
HPAV-130 | 147 | 95±0.01 | 0-190 | 70-260 | 115-305 | 185-375 | 80±0.02 | 18 | 440 | 503 | 131 | 19 | 15 | 55 | 150 | 42
HPAV-160 | 160 | 105±0.01 | 0-250 | 85-325 | 140-375 | 220-460 | 80±0.02 | 18 | 525 | 588 | 161 | 19 | 15 | 58 | 165 | 60
HPAV-160L | 160 | 105±0.01 | 0-300 | 85-375 | 110-395 | 190-480 | 80±0.02 | 18 | 545 | 608 | 161 | 19 | 15 | 58 | 165 | 62
HPAV-200 | 170 | 110±0.01 | 0-290 | 90-380 | 155-440 | 240-530 | 100±0.02 | 18 | 600 | 662 | 201 | 19 | 18 | 63 | 197 | 90

Accessori standard

• 2 cunei di allineamento
• 4 morsetti
• 1 maniglia

Accessori opzionali

• Morse anteriori/posteriori (vari tipi: a incrocio, a gradini, a V, combinate e morsetti esterni anteriori/posteriori)

Specifiche tecniche

• Produttore: HOMGE
• Serie / Nome modello: HPAV- (HPAV-130, HPAV-160, HPAV-160L, HPAV-200)
• Materiale: Ghisa sferoidale (FCD60)
• Durezza delle guide: HRC 50
• Sistema ad angolo per abbassare il pezzo nella posizione corretta
• Orientamento di montaggio: orizzontale o verticale
• Altezza fissa per impilamento multiunità
• Unità delle specifiche: mm
• Accessori inclusi: cunei di allineamento, morsetti, maniglia
• Opzionale: varie morse anteriori/posteriori per estendere le capacità di serraggio
