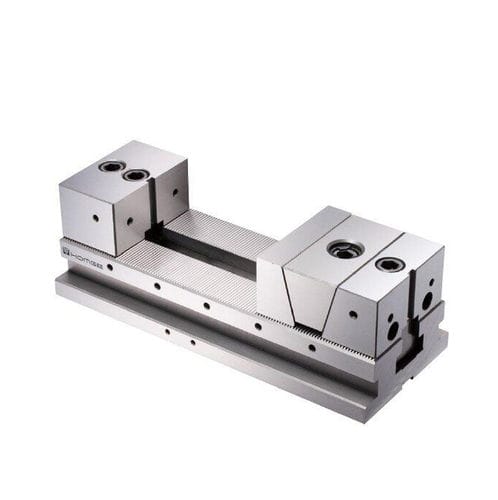

Morsa per macchina utensile S-100

per fresamanualea vite

Descrizione

• Dimensioni compatte con ampia capacità di serraggio: apertura ganasce fino a 150 mm
• Ganasce in acciaio per utensili, temprate e rettificate con precisione; durezza ganasce indicata HRC56; durezza corpo HRC52
• Altezza fissa adatta ai centri di lavoro; compatibile con centri CNC ad alta velocità e macchine per filettare
• Consente il montaggio di più morse in parallelo

Specifiche
Unità: mm
Modello | A | B | C | D | E | F | G | H | I | J | K | L | M | P | Peso (kg)
S-100 | 125 | 310 | 150 | 103.5 | 50.5 | 53±0.01 | 135 | 80 | 16 | 17 | 60 | 14 | 25 | 2.5 | 20

Accessori standard

• 4 piastre di fissaggio
• 1 chiave

Caratteristiche / dati tecnici

• Modello: S-100
• Apertura massima ganasce: 150 mm
• Materiale ganasce: acciaio per utensili; durezza ganasce: HRC56
• Materiale/durezza corpo (scheda): HRC52
• Altezza fissa, progettata per centri di lavoro
• Compatibile con più morse montate in parallelo
• Unità nella tabella: mm
• Dimensioni (tabella): A=125, B=310, C=150, D=103.5, E=50.5, F=53±0.01, G=135, H=80, I=16, J=17, K=60, L=14, M=25, P=2.5
• Peso: 20 kg
• Accessori inclusi: 4 piastre di fissaggio, 1 chiave
