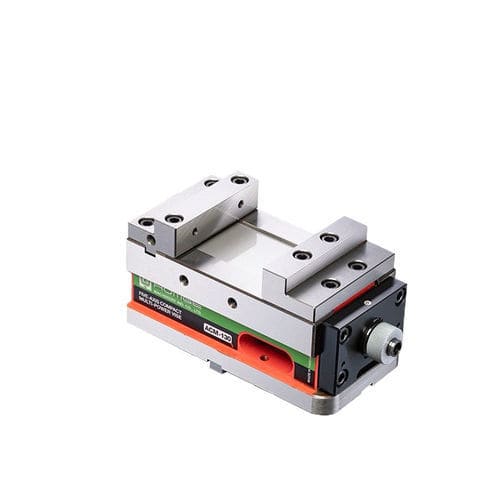

Morsa per macchina utensile ACM series

per fresaper macchina utensile a 5 assia vite

Panoramica prodotto
Morsa compatta per 5 assi con sistema meccanico brevettato MULTI-POWER che fornisce forza di serraggio regolabile fino a 0–5000 kg. Corpo ultra-compatto e ampia apertura delle ganasce, progettata per centri di lavoro CNC 5 assi e centri CNC orizzontali/verticali per massimizzare lo spazio tavola e il clearence utensile.

Vantaggi

• Lunghezza totale minima con ampia apertura delle ganasce per migliorare l'utilizzo dello spazio macchina
• Sistema meccanico brevettato MULTI-POWER che aumenta la forza di serraggio fino a 5000 kg senza componenti idraulici
• Adatta a centri di lavoro CNC 5 assi e centri CNC orizzontali/verticali

Caratteristiche

• Sistema MULTI-POWER in acciaio per cuscinetti che garantisce amplificazione meccanica costante della forza di serraggio ed evita perdite d'olio tipiche delle morse idrauliche
• Design compatto con ampia corsa delle ganasce per fissaggi flessibili e maggiore produttività
• Coperture speciali per la vite di avanzamento che proteggono la vite dalle trucioli riducendo l'usura interna
• Ganasce in acciaio per utensili SCM440, temprate a circa HRC 55 per una tenuta sicura dei pezzi
• Corpo in ghisa duttile (FCD60); guide temprate a circa HRC 52 per resistenza e precisione

Compatibilità
Compatibile con sistemi di cambio rapido punto zero 52/96 mm. Si consiglia l'uso con piastre M-96x96 (8066, 8067, 8057).

Specifiche (Unità: mm)
Model | A | B | C | C1 | D | E | E1 | F | G | H | I | J | J1 | K | K1 | L | M | O | P | Pull Studs | Max. Clamping Force | Weight (kg)
ACM-130 | 134 | 100±0.01 | 105 | 173 | 52 | M8 | 18 | 250 | 263 | 130 | 10 | 28 | 62 | 34 | 17 | 128 | 115 | 70 | 18 | M-96x96PS | 5000 kg | 22
ACM-160 | 150 | 100±0.01 | 167 | 247 | 93 | M10 | 18 | 350 | 363 | 160 | 10 | 40 | 80 | 50 | 25 | 158 | 175 | 90 | 25 | M-96x96PS | 5000 kg | 40

Accessori standard

• 2 x cunei di allineamento
• 4 x morsetti (clamps)
• 1 x chiave

Accessori opzionali

• Ganasce seghettate
• Ganasce morbide

Applicazioni / Note

• Progettata per il bloccaggio ad alta precisione su centri di lavoro CNC a 5 assi e altri centri CNC, particolarmente indicata quando lo spazio macchina è limitato
• Il sistema MULTI-POWER meccanico riduce la manutenzione rispetto alle morse idrauliche e assicura una pressione di serraggio stabile e ripetibile

Caratteristiche / specifiche tecniche

• Marca: HOMGE
• Serie: ACM series (ACM-130, ACM-160)
• Forza massima di serraggio: fino a 5000 kg tramite MULTI-POWER
• Materiale corpo: ghisa duttile (FCD60)
• Durezza guide: circa HRC 52
• Materiale ganasce: acciaio per utensili SCM440, temprato circa HRC 55
• Protezione vite: coperture speciali anti-truciolo
• Pull studs: M-96x96PS (compatibile con sistemi 52/96 mm)
• Unità nelle tabelle: mm
• Pesi: ACM-130 = 22 kg; ACM-160 = 40 kg
