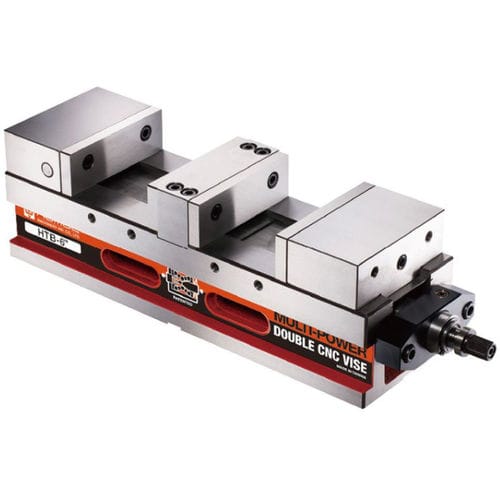

Morsa per fresa HTB series

per macchina utensiledi doppio serraggiomodulare

Panoramica
Morsa doppia CNC serie HTB progettata per serraggio a doppia postazione con meccanismo brevettato Multi-Power a due stadi. Costruzione in ghisa duttile (FCD60) con scorrimenti temprati (HRC 50) e corpo ad altezza fissa per installazioni modulari.

Caratteristiche

• Dispositivo a molla speciale che offre fino a 5 mm di compensazione per un rapido posizionamento e serraggio automatico.
• Serraggio a doppia postazione: può trattenere due pezzi con differenza di dimensioni fino a 25 mm per aumentare la produttività.
• Angle-lock system in ghisa duttile FCD60 che abbassa il pezzo garantendo un appoggio preciso.
• Design ad altezza fissa che consente di montare più morse sulla tavola della macchina.
• Doppi coprivite per proteggere la vite di comando e le guide dalle trucioli.
• Meccanismo brevettato Multi-Power in acciaio da cuscinetto di alta qualità con serraggio a due stadi: circa 2500 kg alla prima mezza rotazione e 4500 kg alla seconda, garantendo pressione costante ed evitando manutenzione associata a morse idrauliche.

Accessori standard

• 2 cunei di allineamento
• 4 staffe di serraggio
• 1 maniglia
• 1 chiave a T

Disegno dimensionale
Disegno dimensionale disponibile che mostra la corsa di serraggio e gli schemi dei fori di montaggio.

Specifiche
Materiale: Ghisa duttile FCD60 | Durezza scorrimenti: HRC 50 | Unità: mm
Modello | A | B | C | D | E | F | G | H | I | J | K | Peso (kg)
HTB-5\" | 168 | 115±0.01 | 94 | 236 | 18 | 472 | 584 | 134 | 19 | 15 | 53 | 53
HTB-6\" | 168 | 115±0.01 | 120 | 260 | 18 | 520 | 632 | 161 | 19 | 15 | 53 | 62
HTB-8\" | 187 | 120±0.01 | 150 | 310 | 18 | 620 | 732 | 200 | 19 | 18 | 66 | 112

Dati tecnici

• Serie: HTB (modelli HTB-5\", HTB-6\", HTB-8\").
• Materiale: Ghisa duttile FCD60; durezza scorrimenti HRC 50.
• Sistema di serraggio: meccanismo brevettato Multi-Power a due stadi (≈2500 kg prima mezza rotazione; ≈4500 kg seconda mezza rotazione) che fornisce pressione costante.
• Dispositivo a molla: compensazione fino a 5 mm per posizionamento automatico rapido.
• Capacità doppia postazione: trattiene due pezzi con differenza massima di 25 mm.
• Angle-lock: bloccaggio angolare ad alta rigidità per posizionamento preciso del pezzo.
• Design ad altezza fissa: consente l'uso o l'accoppiamento di più morse insieme per configurazioni multi-postazione.
• Protezione: doppi coprivite per proteggere da trucioli.
• Accessori inclusi: cunei di allineamento (2), staffe di serraggio (4), maniglia (1), chiave a T (1).
