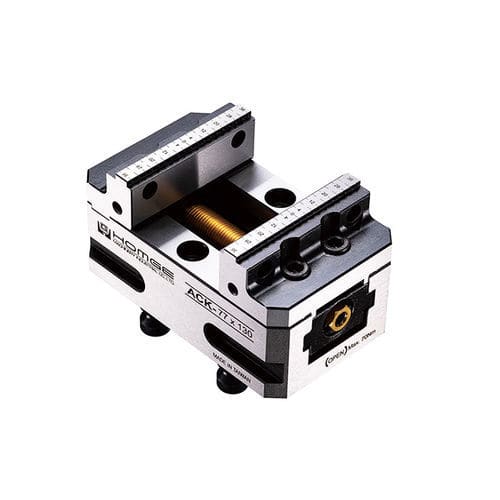

Morsa per fresa ACK series

per macchina utensile a 5 assiper macchina utensilesingola

Panoramica
Progettata per la finitura di seconda operazione ad alta precisione su centri di lavoro 4 e 5 assi. Ingombro compatto e serraggio monodirezionale riducono i tempi di setup e supportano processi di lavorazione multi-superficie ripetibili.

Caratteristiche

• Serraggio monodirezionale con precisione di posizionamento ripetibile di ±0,01 mm.
• Fori di montaggio inferiori compatibili con i pattern pull-stud da 52 mm e 96 mm per l'integrazione rapida ai sistemi zero-point.
• Guide temprate (HRC 50) e ganasce in lega SCM440 (HRC 48–50) per resistenza all'usura e stabilità di serraggio.
• Compatibile con macchine CNC di precisione 4 e 5 assi, tavole divisorie e centri di lavoro verticali o orizzontali.
• Raccomandata per pezzi multi-superficie ad alta precisione nei settori aerospaziale, medicale e automobilistico.

Accessori standard

• 2 viti di montaggio
• 4 ganasce
• 1 chiave

Accessori opzionali

• Dispositivi di cambio rapido zero-point
• Pull-stud (M-52x52PS, M-96x96PS)

Specifiche (unità: mm)
Materiale: Corpo in acciaio S50C; guide temprate HRC 50; ganasce in lega SCM440, HRC 48–50

Modello | A | B | C | C1 | C2 | D | E | F | G | H | I | J | J1 | J2 | K | K1 | K3 | N | O | P | Q | R | Pull Studs | Peso (kg)
ACK-77x130 | 70 | 43±0,01 | 56 | 60 | 88 | 10 | M6 | 130 | 137 | 77 | 12 | 2 | 9,5 | 37 | 24 | 27 | 3 | 52 | 42 | 15 | 55 | M8 | M-52x52PS | 4,9
ACK-127x160 | 80 | 48±0,01 | 70 | 75 | 106 | 12 | M6 | 160 | 167 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 12,8
ACK-127x210 | 80 | 48±0,01 | 120 | 125 | 156 | 12 | M6 | 210 | 217 | 127 | 14 | 2,5 | 9,5 | 45 | 29 | 32 | 3 | 96 | 90 | 24 | 102 | M12 | M-96x96PS | 17

Caratteristiche tecniche / specifiche

• Serie: ACK (serraggio monodirezionale).
• Ripetibilità / precisione di posizionamento: ±0,01 mm.
• Materiali: Corpo in acciaio S50C; guide temprate HRC 50; ganasce in acciaio legato SCM440 temprate HRC 48–50.
• Compatibilità pull-stud: supporta i pattern 52×52 e 96×96 (M-52x52PS, M-96x96PS).
• Unità di misura nelle specifiche: mm.
• Modelli e pesi disponibili: ACK-77x130 (4,9 kg), ACK-127x160 (12,8 kg), ACK-127x210 (17 kg).
• Applicazioni previste: lavorazioni multi-superficie ad alta precisione per componenti aerospaziali, medicali e automobilistici.
