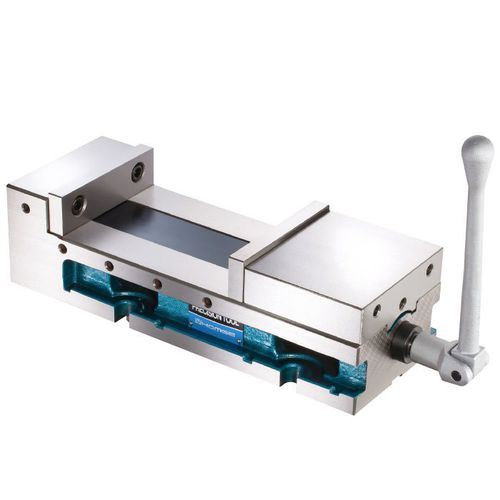

Morsa per macchina utensile GH series

per fresamultiplainclinabile

Panoramica

• Ampia apertura delle ganasce per il serraggio di pezzi di varie dimensioni
• Il meccanismo ANGLE-LOCK applica una forza verso il basso per evitare il sollevamento del pezzo
• Corpo monoblocco in ghisa duttile (FCD55) ad alta rigidità per durabilità e precisione nel tempo
• Superfici rettificate di precisione per coerenza e ripetibilità
• Adatto per centri di lavorazione CNC e applicazioni di tornitura/fresatura generiche

Disegno tecnico
Disegni tecnici e illustrazioni delle dimensioni forniti dal produttore.

Campo di serraggio

• GH-6” Super-Open 8”: 205 mm (8 1/5″) ; 273 mm (11 3/25″) ; 343 mm (13 18/25″) ; 416 mm (16 16/25″)
• GH-8” Super-Open 12”: 300 mm (12″) ; 393 mm (15 18/25″) ; 462 mm (18 12/25″) ; 555 mm (22 1/5″)

Materiale / Durezza

• Materiale del corpo: Ghisa duttile FCD55
• Durezza delle guide: HRC 45

Tabella delle specifiche
Modello | A | B | C | D | E | F | G | H | I | J | K | L | M | Peso (kg)
GH-6” Super-Open 8” | 115 | 77±0.01 | 205 | 95 | 18 | 425 | 475 | 156 | 19 | 18 | 44 | 50 | 150 | 30
GH-8” Super-Open 12” | 148 | 88±0.01 | 300 | 100 | 18 | 560 | 610 | 202 | 19 | 18 | 63 | 50 | 175 | 60

Accessori standard

• 2 pezzi di cuneo di allineamento (standard)

Caratteristiche / specifiche tecniche

• Serie: GH
• Modelli disponibili: GH-6” Super-Open 8”, GH-8” Super-Open 12”
• Corpo: Ghisa duttile (FCD55)
• Durezza delle guide: HRC 45
• Unità di misura: mm (principale); alcuni range mostrati anche in pollici
• Accessori standard: 2 cunei di allineamento
• Superfici rettificate di precisione e sistema ANGLE-LOCK per tenere il pezzo ribassato in fase di lavorazione
• Più intervalli di serraggio per modello per varie configurazioni
