Morsa per macchina utensile TV series

di macchinaper fresagirevole

Panoramica del prodotto

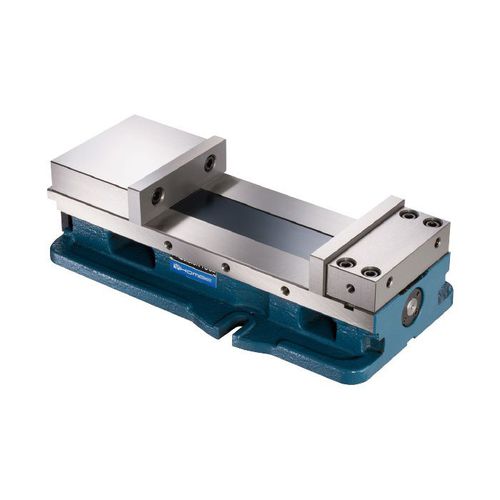

Morsa di precisione ad bloccaggio angolare con tiro frontale, progettata per il posizionamento accurato del pezzo e montaggi ripetibili. Disponibile in versione Super-Open per maggiore capacità di apertura della mascella (10" per TV-6, 12" per TV-8).

Caratteristiche principali

• Apertura mascella extra grande: 10" (TV-6) e 12" (TV-8).
• Sistema di serraggio front-pulling brevettato (Brevetto M338717) per aumentare forza di serraggio e precisione.
• Mascella fissa più larga, fissata con quattro bulloni superiori e con sede chiavetta maggiorata per migliorare allineamento e durata.
• Due lati del corpo morsa utilizzabili come superfici di riferimento per maggiore flessibilità di bloccaggio.
• Altezza fissa; più unità possono essere affiancate per lavorazioni in serie.

Tabella specifiche
Unità: mm
Modello | A | B | C | D | E | F | G | H | I | J | K | L | M | Peso (kg)
TV-6" Super-Open 10" | 113 | 77 | 250 | 100 | 16 | 455 | 484 | 240 | 19 | 19 | 160 | 44 | 162 | 36
TV-8" Super-Open 12" | 139 | 87 | 305 | 138 | 16 | 570 | 620 | 300 | 19 | 24 | 215 | 61 | 230 | 62

Materiale e durezza
Materiale: ghisa duttile FCD60. Durezza delle guide: HRC 50. Unità: mm.

Campo di serraggio (mm)

• TV-6" Super-Open 10": 250 / 329 / 389 / 468
• TV-8" Super-Open 12": 305 / 419 / 469 / 583

Accessorio opzionale

• Base girevole (opzionale)

Specifiche tecniche

• Serie / Modello: serie TV (tipo front-pulling)
• Costruzione: meccanismo angolare a tiro frontale (brevettato)
• Mascella fissa rinforzata con 4 bulloni superiori e sede chiavetta maggiorata per precisione e durata
• Due superfici di riferimento sul corpo per facilitare il fissaggio
• Unità di misura: mm
• Applicazioni consigliate: fresatura di precisione e operazioni di serraggio che richiedono ampia apertura della mascella e riferimenti ripetibili
