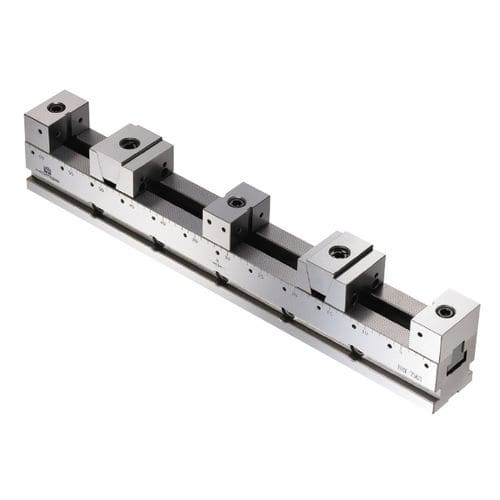

Morsa per macchina utensile VISE IN-ROW (HRV-)

per rettificatriceper fresamultipla

Panoramica del prodotto
La serie HRV Vise In‑Row è una morsa multipla per serraggio progettata per lavorazioni in lotti su centri di lavoro CNC orizzontali, verticali e a 4 assi, nonché per rettificatrici di superficie. Consente il bloccaggio simultaneo di più pezzi piccoli e il serraggio flessibile di pezzi più grandi o di forma irregolare.

Caratteristiche

• Posizionamento a dentatura di precisione e battute regolabili per un posizionamento rapido e ripetibile di pezzi quadrati, tondi, cilindrici e irregolari.
• Corpo completo in acciaio per utensili con trattamento termico e rettifica di precisione; durezza HRC 56–60.
• Disponibile nelle configurazioni FD (forza direzionale / serraggio unilaterale) e MD (direzioni multiple / serraggio bilaterale) e in diverse lunghezze.
• Progetto brevettato (216009 e M266131).

Accessori standard

• 2 x cuneo di allineamento
• 4 x morsetto
• 1 x maniglia

Esempi di serraggio
Esempi comprendono disposizioni multi‑stazione in cui più pezzi rettangolari vengono serrati in un unico corpo, utilizzo di ganasce a V opzionali per pezzi cilindrici e ganasce morbide per forme irregolari per ottenere profili personalizzati.

Vantaggi principali / Casi d'uso

• Massimizza l'uso del piano macchina serrando più pezzi piccoli contemporaneamente, incrementando la produttività per ciclo.
• Configurazione flessibile: combinare più corpi morsa o usare ganasce opzionali per serrare pezzi di dimensioni miste in un unico ciclo.
• Adatta alla produzione di serie di componenti meccanici piccoli, componenti elettronici e lavorazioni in batch che richiedono fissaggi ripetibili.
• Ganasce morbide e ganasce a V opzionali consentono una presa sicura di pezzi irregolari o tondi.

Dimensioni e specifiche (FORCING DIRECTION - FD)
Unità: mm (Materiale: acciaio per utensili, durezza HRC 56-60). Esempi: HRV-5030-FD | B=300 | Forza di serraggio 1000 kgf | Peso 7 kg; HRV-10055-FD | B=550 | Forza di serraggio 2700 kgf | Peso 40 kg. La gamma completa e le tabelle dettagliate sono disponibili nelle specifiche prodotto.

Dimensioni e specifiche (MULTIPLE DIRECTION - MD)
Unità: mm (Materiale: acciaio per utensili, durezza HRC 56-60). Esempi: HRV-5030-MD | B=300 | Forza di serraggio 1000 kgf | Peso 5.3 kg; HRV-10075-MD | B=750 | Forza di serraggio 2700 kgf | Peso 49.6 kg.

Parti assemblate / Accessori (selezione)

• Varianti corpo principale: HRV-50A30, HRV-50A40, HRV-50A50, HRV-50A60, HRV-50A70, HRV-75A43, HRV-75A53, HRV-75A63, HRV-75A73, HRV-100A55, HRV-100A65, HRV-100A75.
• Set opzionali: set bocca fissa (HRV-50B / HRV-75B / HRV-100B), set cuneo (HRV-50D / HRV-75D / HRV-100D), set bocche bisellate (HRV-50C / HRV-75C / HRV-100C e HRV-50E / HRV-75E / HRV-100E).
• Ganasce opzionali: V‑Jaw (per ganascia fissa), Ganascia morbida fissa, Ganascia morbida mobile; blocchi di supporto e piastre di riferimento per allineamento e supporto.

Specifiche tecniche

• Tipo di prodotto: morsa di serraggio multipla (Vise In‑Row)
• Modelli / serie: HRV‑ (varianti di dimensione)
• Materiale: acciaio per utensili (set completo); trattamento termico e rettifica di precisione; durezza HRC 56–60
• Brevets: 216009 e M266131
• Macchine compatibili: centri di lavoro CNC orizzontali, verticali e 4‑assi, rettificatrici di superficie
• Accessori standard: 2 x cuneo di allineamento, 4 x morsetto, 1 x maniglia
• Accessori opzionali: ganasce a V, ganasce morbide, blocchi di supporto, piastre di riferimento e set bocche/cunei dedicati
• Forza di serraggio e peso: indicati per modello nelle tabelle di specifica

Raccomandazioni d'uso

• Scegliere la configurazione FD o MD in base al layout del fissaggio e al ciclo; FD per flussi unidirezionali, MD per lavorazioni su più facce.
• Specificare ganasce a V per pezzi cilindrici e ganasce morbide per profili delicati o irregolari per migliorare il contatto e ridurre i danni.
• Per l'implementazione in produzione, valutare l'allineamento multiplo delle morse e l'uso di piastre di riferimento per ottimizzare i tempi ciclo e la ripetibilità.
