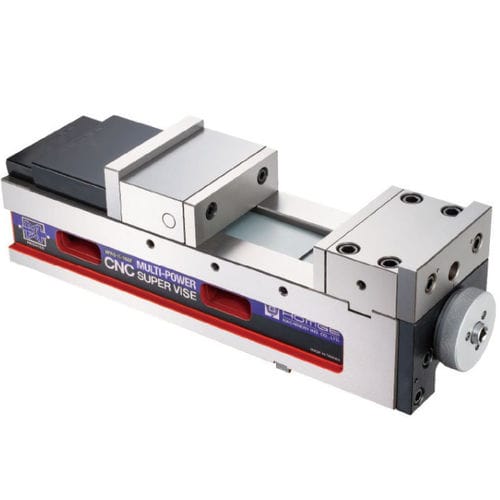

Morsa per fresa HPAQ-II-160F

per macchina utensileorizzontaleverticale

Panoramica

• Progetto ergonomico per accesso agevole a ganasce e comandi, riducendo tempi operativi e affaticamento dell'operatore.
• Ampia apertura delle ganasce per una varietà di pezzi da lavorare.
• Alta precisione e ripetibilità per lavorazioni di precisione.
• Sistema meccanico MULTI-POWER speciale con forza di serraggio regolabile da 0 a 5000 kg.
• Include tutte le caratteristiche della serie HPAQ per uso industriale CNC.

Caratteristiche principali

• Ganascia fissa in acciaio di alta qualità indurita a HRC 55; corpo della morsa in ghisa sferoidale (FCD60 o superiore) per precisione e resistenza all'usura. Con 4500 kg di serraggio, la deformazione è < ±0,005 mm.
• Guide indurite a HRC 50 per aumentare la durata e mantenere l'altezza di posizionamento durante l'uso prolungato.
• Sistema speciale ANGLE-LOCK in design compatto e materiale di alta qualità (FCD60+) assicura la trazione verso il basso del pezzo nella posizione accurata con ripetibilità ±0,005 mm sotto 4500 kg.
• Montaggio possibile in orizzontale o verticale a seconda della configurazione della macchina.
• Sistema MULTI-POWER brevettato in acciaio da cuscinetto di alta qualità raddoppia la forza di serraggio; mantiene pressione costante senza perdite per un serraggio stabile.
• Dispositivo di preset semplice per impostare la forza di serraggio desiderata e garantire operazioni ripetibili alla stessa forza.

Specifiche (tabella)
Unità: mm
Modello | A | B | C | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Forza di serraggio max. | Peso (kg)
HPAQ-II-160F | 168 | 115±0.01 | 0-300 | 57±0.02 | 18 | 547 | 595 | 161 | 12.7 | 15 | 20 | 53 | 63 | 49 | 145 | 5000 kg | 70

Materiali e durezza

• Materiale corpo: ghisa sferoidale FCD60.
• Durezza guide: HRC 50.
• Durezza ganascia fissa: HRC 55.

Accessori
Accessori standard

• 2 cunei di allineamento
• 4 staffe di bloccaggio
• 1 chiave/leva

Accessori opzionali

• Varie ganasce opzionali: a scanalatura a croce, a gradino, ganasce a V per pezzi tondi, ganasce combinate e ganasce esterne anteriori-posteriori per ampliare la capacità di serraggio.

Riepilogo tecnico

• Denominazione modello: HPAQ-II-160F
• Unità di misura: mm
• Forza di serraggio massima: 5000 kg
• Peso: 70 kg
• Durezza ganascia fissa: HRC 55; guide: HRC 50
• Materiale corpo: ghisa sferoidale (FCD60)
• Sistema meccanico MULTI-POWER brevettato per forza di serraggio raddoppiata e costante
• Sistema ANGLE-LOCK che assicura trazione verso il basso automatica e ripetibilità ±0,005 mm sotto 4500 kg
• Dispositivo di preset per la ripetibilità della forza di serraggio
