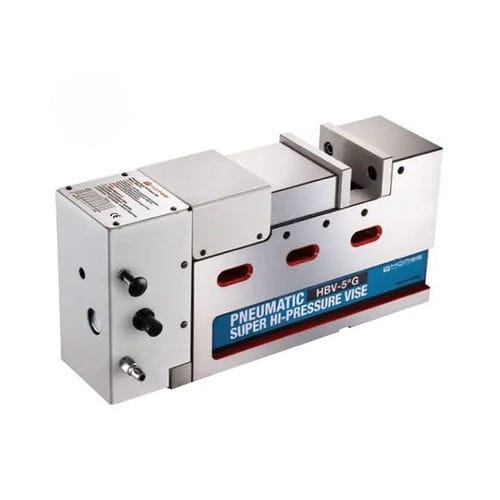

Morsa per fresa HBV-G

per macchina utensiledi macchinamultipla

Panoramica
La serie di morse pneumatiche HBV-G offre forza di serraggio regolabile tramite cilindri pneumatici ad alta forza, altezza fissa per montaggio in linea o a più unità e guide indurite per mantenere la precisione di posizionamento nel tempo. Ideata per ambienti di produzione e lavorazione che richiedono serraggio ripetibile e sicuro.

Caratteristiche principali

• Cilindri ad alta forza: forza di serraggio regolabile 0–6000 kg (dipende dal modello); garanzia di 3 anni sui cilindri.
• Corpo della morsa in ghisa sferoidale (FCD 60+), scelto per precisione e resistenza all'usura.
• Guide indurite a HRC 50° per preservare l'altezza di posizionamento e aumentare la durata.
• Sistema di bloccaggio angolare speciale con design compatto che garantisce elevata rigidità e tira automaticamente il pezzo nella posizione precisa.
• Dispositivo di sicurezza che mantiene il serraggio per circa 20 minuti in caso di interruzione dell'aria.
• Corsa della ganascia mobile: 4–4,5 mm.

Alimentazione pneumatica
Sorgente pneumatica: 6 kg/cm²

Dimensioni / Specifiche (Unità: mm)
Model | A | B | C | D | E | F | G | H | I
HBV-4''G | 215 | 170±0.01 | 105 | 145±0.02 | 18 | 320 | 430 | 100 | 10
HBV-5''G | 222 | 170±0.01 | 155 | 145±0.02 | 18 | 380 | 490 | 130 | 10
HBV-6''G | 245 | 190±0.01 | 205 | 145±0.02 | 18 | 440 | 550 | 161 | 10

Model | J | K | L | Forza max. di serraggio | Corsa di serraggio | Peso (kg)
HBV-4''G | 15 | 48 | 45 | 0-3300 kg | 4 mm | 30
HBV-5''G | 15 | 55 | 52 | 0-4000 kg | 4 mm | 50
HBV-6''G | 15 | 58 | 55 | 0-5000 kg | 4 mm | 63

Accessori standard

• 2 cunei di allineamento
• 4 clamp
• 1 maniglia

Accessori opzionali

• Ganasce con scanalature incrociate
• Ganasce a V
• Ganasce combinate
• Ganasce a gradini

Specifiche tecniche

• Serie: HBV-G (HBV-4''G, HBV-5''G, HBV-6''G).
• Materiale: ghisa sferoidale (FCD 60+) per il corpo.
• Durezza guide: HRC 50°.
• Forza di serraggio (per modello): HBV-4''G ~0–3300 kg; HBV-5''G ~0–4000 kg; HBV-6''G ~0–5000 kg (regolabile).
• Corsa di serraggio: 4 mm; corsa ganascia mobile: 4–4,5 mm.
• Pressione pneumatica: 6 kg/cm².
• Sicurezza: mantiene il serraggio per ~20 minuti in caso di perdita d'aria.
• Garanzia: 3 anni sui cilindri ad alta forza.
• Marca: HOMGE.
