Morsa per macchina utensile HDV series
inclinabileparalleladi precisione

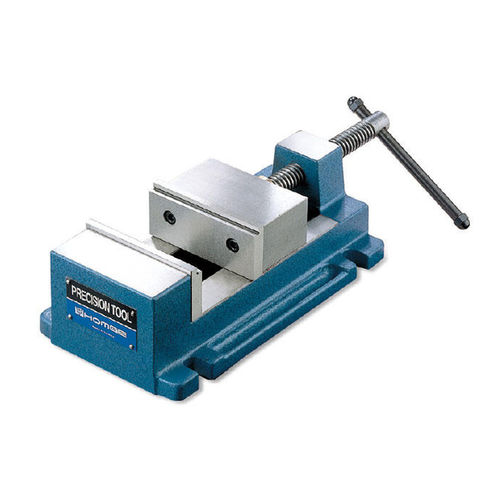

Morsa per macchina utensile - HDV series - HOMGE MACHINERY IND. CO., LTD. - inclinabile / parallela / di precisione
Morsa per macchina utensile - HDV series - HOMGE MACHINERY IND. CO., LTD. - inclinabile / parallela / di precisione
Aggiungi ai preferiti
Confronta con altri prodotti
Maggiori informazioni sul sito di HOMGE MACHINERY IND. CO., LTD.

Caratteristiche

Uso previsto
per macchina utensile
Struttura
inclinabile, parallela
Altre caratteristiche
di precisione, in acciaio temprato, in ghisa, con sistema di serraggio, in ghisa duttile, di messa a terra
Apertura

Max.: 105 mm
(4 in)

Min.: 95 mm
(4 in)

Peso

Max.: 8,2 kg
(18,078 lb)

Min.: 6,6 kg
(14,551 lb)

Larghezza

Max.: 175 mm
(6,9 in)

Min.: 140 mm
(5,5 in)

Lunghezza

Max.: 316 mm
(12 in)

Min.: 277 mm
(11 in)

Descrizione

Descrizione
  • Il meccanismo ANGLE-LOCK esercita una pressione verticale sulle ganasce durante la serraggio, assicurando l'allineamento parallelo delle ganasce e una presa stabile del pezzo.
  • Corpo realizzato in ghisa sferoidale FCD55.
  • Guide e base delle ganasce rettificate con precisione per un posizionamento accurato.
  • Ganasce a gradini per maggiore versatilità di serraggio; ganasce temprate a HRC50.


Modelli / Dimensioni (unità: mm)
Modello | L | W | H | Altezza ganasce | Larghezza ganasce | Apertura | Peso (kg)
HDV-100 | 277 | 140 | 83 | 43 | 100 | 95 | 6.6
HDV-130 | 316 | 175 | 83 | 43 | 130 | 105 | 8.2

Caratteristiche / Specifiche tecniche
  • Serie: HDV (HDV-100, HDV-130).
  • Materiale: ghisa sferoidale FCD55; base e guide rettificate con precisione.
  • Durezza delle ganasce: HRC50; ganasce a gradini per applicazioni di serraggio varie.
  • Meccanismo di serraggio: ANGLE-LOCK per pressione verticale e allineamento parallelo delle ganasce.
  • Dimensioni e pesi per modello come indicato (unità: mm, peso: kg).
