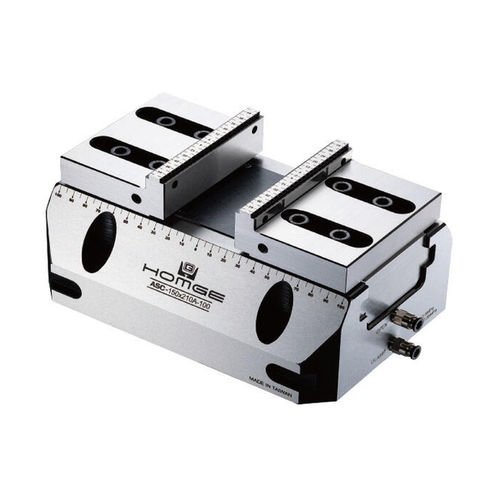

Morsa per macchina utensile a 5 assi ASC-150x210A-100

per macchina utensilepneumaticaa molla

Panoramica prodotto
Morsa pneumatica autocentrante progettata per l'automazione 5 assi. Garantisce centraggio affidabile, cambio rapido e bloccaggio sicuro nei flussi di lavoro multi-asse.

Vantaggi principali

• Installazione e avviamento rapidi — riduce i fermi macchina e aumenta la disponibilità produttiva.
• Interfaccia pronta per l'automazione — porte pneumatiche standard per integrazione con celle robotiche e uso di più morse su una singola CNC.
• Bloccaggio sicuro in caso di perdita d'aria — meccanismo a molla che mantiene la forza di serraggio se viene a mancare l'alimentazione pneumatica.

Caratteristiche

• ONE-TOUCH CHANGEOVER — Attivazione con pulsante o segnale; serraggio/rilascio in 1,5 s senza attrezzi.
• PRECISIONE GARANTITA — Ripetibilità ±0,015 mm e forza di serraggio stabile per qualità costante delle parti.
• PLUG-AND-PLAY PER L'AUTOMAZIONE — Interfaccia pneumatica standard che supporta morse in parallelo e integrazione robotica.
• BLOCCAGGIO FAIL-SAFE — Progettazione a molla che tiene salda la parte in caso di perdita di pressione.
• STRUTTURA ROBUSTA — Corpo in acciaio legato e ganasce temprate che mantengono la precisione originale nei cicli intensi.
• FISSAGGIO FLESSIBILE — Ganasce reversibili e a cambio rapido per adattarsi rapidamente a pezzi diversi.

Disegno tecnico
Disegno tecnico disponibile per corsa di centraggio, ingressi aria e dimensioni della base di montaggio (immagine nella scheda prodotto).

SPECIFICHE
Modello | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | Peso (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

ACCESSORI STANDARD

• 4 viti di posizionamento

Caratteristiche tecniche / Dettagli

• Modello: ASC-150x210A-100
• Ripetibilità: ±0,015 mm
• Cambio one-touch: serraggio/rilascio ≈1,5 s (pulsante/segnale)
• Bloccaggio: meccanismo a molla fail-safe
• Materiale corpo: S50C acciaio
• Durezza guide: HRC 50
• Ganasce: acciaio legato SCM440, durezza HRC 48–50
• Unità: mm
• Filettatura/porta di montaggio: E = M6
• Dimensioni chiave (estratto): A=112, B=77, C=59, C1=64, F=210, H=150, L=100
• Peso: 17,5 kg
