Morsa per fresa HMAV-

di macchinainclinabilein ghisa duttile

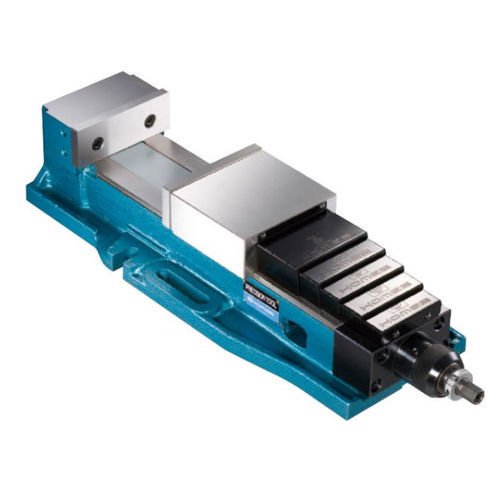

Panoramica del prodotto
La progettazione SUPER-OPENING consente una corsa delle ganasce di 310 mm (HMAV-160) e 395 mm (HMAV-200). Con le ganasce montate esternamente, la capacità massima di bloccaggio è di 450 mm (HMAV-160) e 550 mm (HMAV-200). Materiale: Ghisa Duttile FCD60. Durezza delle guide: HRC 50. Unità: mm.

Caratteristiche principali

• Design SUPER-OPENING per apertura delle ganasce estesa, adatto a pezzi lunghi o di grandi dimensioni.
• Copertura di protezione contro i trucioli per impedire l'ingresso di detriti e proteggere i componenti interni.
• Guide temprate a HRC 50 per garantire precisione e resistenza all'usura.
• Meccanismo ANGLE-LOCK che applica pressione verso il basso durante la serraggio per mantenere la parallelità delle ganasce e una presa precisa.
• Sistema MULTI-POWER brevettato in acciaio per cuscinetti di alta qualità che fornisce pressione di serraggio molto elevata e costante senza perdite d'olio idraulico né manutenzione correlata.

Immagini e diagrammi aggiuntivi
Include illustrazione dei componenti interni, diagramma delle dimensioni della morsa e disegni tecnici che mostrano le posizioni delle ganasce e i dettagli dimensionali.

SPECIFICHE (tabella)
Materiale: Ghisa Duttile FCD60 | Durezza guide HRC 50 | Unità: mm
Modello | A | B | C | D | F | G | I | J | K | L | M | M1 | Peso (kg)
HMAV-160 | 19 | 15 | 18 | 192 | 85 ± 0.01 | 140 | 141 ± 0.02 | 740 | 628 | 240 | 310 | 140–450 | 50
HMAV-200 | 19 | 18 | 18 | 240 | 100 ± 0.01 | 160 | 190 ± 0.02 | 830 | 720 | 280 | 395 | 155–550 | 95

Caratteristiche / specifiche tecniche

• Serie / designazione modello: HMAV- (esempi: HMAV-160, HMAV-200).
• Materiale: Ghisa Duttile FCD60.
• Durezza delle guide: HRC 50.
• Corsa ganasce SUPER-OPENING: 310 mm (HMAV-160), 395 mm (HMAV-200).
• Capacità massima di serraggio con ganasce esterne: 450 mm (HMAV-160), 550 mm (HMAV-200).
• Sistema di serraggio MULTI-POWER brevettato in acciaio per cuscinetti per pressione di serraggio elevata e costante.
• Caratteristiche: copertura anti-trucioli, meccanismo ANGLE-LOCK, guide temprate per durata e precisione.
• Unità di misura: mm.
• Pesi indicativi: HMAV-160 = 50 kg; HMAV-200 = 95 kg.
