- HOMGE MACHINERY IND. CO., LTD.

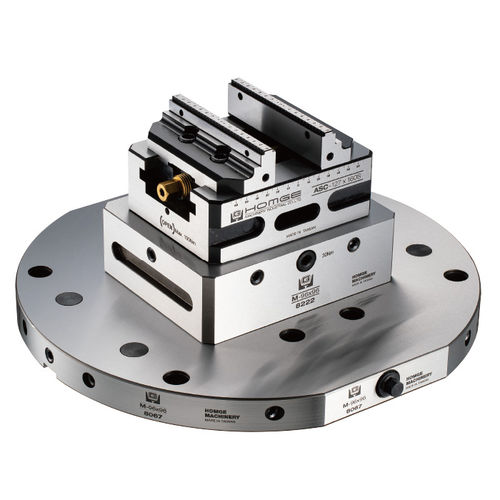

Morsa per fresa ASC-Sper macchina utensileper macchina utensile a 5 assicon ganasce intercambiabili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Uso previsto
- per fresa, per macchina utensile, per macchina utensile a 5 assi
- Struttura
- con ganasce intercambiabili
- Altre caratteristiche
- autocentrante, di doppio serraggio, con sistema di serraggio, in acciaio
- Apertura
Min.: 0 mm
(0 in)Max.: 338 mm
(13 in)- Peso
Min.: 2,8 kg
(6,173 lb)Max.: 17 kg
(37,479 lb)- Larghezza
Min.: 77 mm
(3 in)Max.: 127 mm
(5 in)- Lunghezza
Min.: 102 mm
(4 in)Max.: 360 mm
(14 in)
Descrizione
Panoramica
Caratteristiche principali
Accessori
Ganasce (tipi disponibili)
Specifiche tecniche
Dimensioni (modelli selezionati, unità: mm)
Ulteriori informazioni
- Morsa autocentrante regolabile 5 assi progettata per serraggio ad alta rigidità, compatibilità con automazione e bloccaggio di precisione su macchine CNC. Forza di serraggio fino a 1300 KG e ripetibilità del centro di serraggio ±0,02 mm.
- Si raccomanda l'uso con Master Plate (sistema di cambio rapido zero-point) su macchine a 5 assi per avviamento rapido e posizionamento preciso. Compatibile con bracci robotici e adatta a lavorazioni 4/5 assi, tavole indicizzate CNC e fresatrici verticali/orizzontali.
Caratteristiche principali
- Design brevettato della sede del prigioniero per una calibrazione efficiente del centro di serraggio; centro di serraggio regolabile tramite viti terminali.
- Corpo in acciaio S50C; guide temprate ad alta frequenza fino a HRC50 per stabilità a lungo termine.
- Ganasce smontabili e reversibili in acciaio legato SCM440, cementate a carburazione HRC48–50 per estendere il campo di serraggio e mantenere il riferimento su entrambi i lati.
- Struttura a coda di rondine 45° con dentatura sulla ganascia superiore per evitare il sollevamento del pezzo durante tagli intensi.
- Intervalli di serraggio: serie larghezza 77 fino a 197 mm; serie larghezza 127 fino a 338 mm.
Accessori
- Accessori standard: 4 clamp, 1 chiave di servizio.
- Accessori opzionali: componenti zero-point (master plate, rialzi, basi gemelle), pull studs (M-52x52PS o M-96x96PS), diversi set di ganasce (flexi, dure, piatte, strette, morbide) e kit di ganasce morbide a cambio rapido.
Ganasce (tipi disponibili)
- Flexi Jaws — serraggio flessibile per pezzi tondi o di forma irregolare.
- Standard Hard Jaws — alta forza di serraggio e datum ripetibile per lavorazioni di precisione.
- Flat Jaws — serraggio stabile per pezzi piatti o materiali morbidi.
- Narrow Jaws — evitano interferenze utensile e offrono spazio in configurazioni compatte.
- Soft Jaws — profilate su misura per mantenere pezzi di forma irregolare.
- Quick Change Soft Jaws Set — cambio rapido per lavorazioni complesse.
Specifiche tecniche
- Materiali: corpo in acciaio S50C; guide temprate HRC50. Ganasce: SCM440, carburato HRC48–50.
- Forza di serraggio: fino a 1300 KG (a seconda del modello).
- Ripetibilità / precisione di posizionamento: centro di serraggio ±0,02 mm.
- Calibrazione: centro regolabile tramite viti finali; sede del prigioniero brevettata per calibrazione fine.
- Applicazioni: lavorazioni 4/5 assi, tavole indicizzate CNC, fresatrici verticali e orizzontali; compatibile con automazione robotica e sistemi zero-point.
Dimensioni (modelli selezionati, unità: mm)
- ASC-77x102S | A 70 | B 43 | C 28 | C1 32 | C2 85 | C3 89 | E M6 | F 102 | G 107 | H 77 | Pull Studs M-52x52PS | Peso 2.8 kg
- ASC-77x130S | A 70 | B 43 | C 56 | C1 60 | C2 113 | C3 117 | E M6 | F 130 | G 135 | H 77 | Pull Studs M-52x52PS | Peso 3.5 kg
- ASC-77x170S | A 70 | B 43 | C 96 | C1 100 | C2 153 | C3 157 | E M6 | F 170 | G 175 | H 77 | Pull Studs M-52x52PS | Peso 4.2 kg
- ASC-77x210S | A 70 | B 43 | C 136 | C1 140 | C2 193 | C3 197 | E M6 | F 210 | G 215 | H 77 | Pull Studs M-52x52PS | Peso 4.9 kg
- ASC-127x160S | A 87 | B 55 | C 70 | C1 75 | C2 133 | C3 138 | E M6 | F 160 | G 165 | H 127 | Pull Studs M-96x96PS | Peso 9.0 kg
- ASC-127x210S | A 87 | B 55 | C 120 | C1 125 | C2 183 | C3 188 | E M6 | F 210 | G 215 | H 127 | Pull Studs M-96x96PS | Peso 11.0 kg
- ASC-127x260S | A 87 | B 55 | C 170 | C1 175 | C2 233 | C3 238 | E M6 | F 260 | G 265 | H 127 | Pull Studs M-96x96PS | Peso 13.0 kg
- ASC-127x310S | A 87 | B 55 | C 220 | C1 225 | C2 283 | C3 288 | E M6 | F 310 | G 315 | H 127 | Pull Studs M-96x96PS | Peso 15.0 kg
- ASC-127x360S | A 87 | B 55 | C 270 | C1 275 | C2 333 | C3 338 | E M6 | F 360 | G 365 | H 127 | Pull Studs M-96x96PS | Peso 17.0 kg
Ulteriori informazioni
- Dettagli prodotto: https://www.homge.com.tw/five-axis-adjustable-self-centering-vise-asc-s
- Zero-point: https://www.homge.com.tw/zero-positioning-quick-change-devices
