Morsa per macchina utensile HPAQ-160+

per fresaverticaleinclinabile

Panoramica

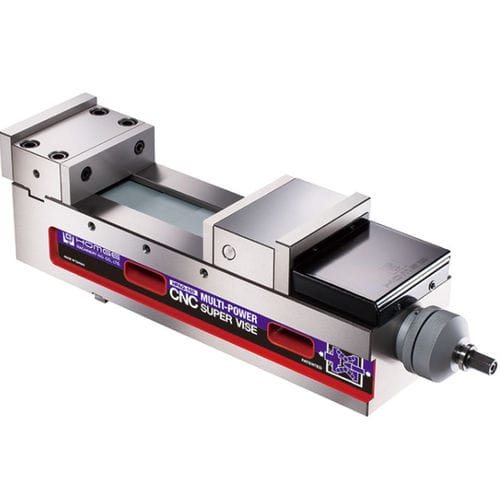

La serie HPAQ è una morsa meccanica con il booster brevettato MULTI-POWER e il sistema ANGLE-LOCK, progettata per pezzi di grandi dimensioni su centri di lavoro CNC e per la costruzione di stampi e attrezzature di precisione. Riduce la deformazione a circa ±0,005 mm sotto la pressione di serraggio nominale, dispone di una struttura ANGLE-LOCK passante, ampie escursioni di apertura delle ganasce per pezzi extra-large e altezza fissa per combinare più morse. Idonea per centri di lavoro tipo portale e lavorazioni pesanti.

Caratteristiche principali

• Concetti meccanici brevettati: MULTI-POWER e ANGLE-LOCK (riferimenti brevetti disponibili).
• Corpo compatto con ampia apertura ganasce per pezzi sovradimensionati.
• Elevata precisione e ripetibilità; deformazione ridotta (≈±0,005 mm sotto 4500 kg).
• Sistema MULTI-POWER (costruzione in acciaio da cuscinetto) che fornisce serraggio a stadi in 0–8000 kg e stabilizza la forza di serraggio.
• Sistema ANGLE-LOCK con componenti in ghisa duttile che assicura la trazione verso il basso e la seduta entro ±0,005 mm sotto pressione di serraggio.
• Ganascia fissa temprata a HRC 55; guide temprate a HRC 50 per durabilità e altezza di montaggio costante.
• Anello di arresto regolabile per preimpostare la forza di serraggio e garantire ripetibilità.
• Montaggio orizzontale o verticale; altezza fissa consente l'unione di più morse per pezzi di grandi dimensioni.

Accessori standard

• 2 cunei di allineamento
• 4 staffe di bloccaggio
• 1 manico

Accessori opzionali

• Ganasce incrociate, ganasce a gradini, ganasce a V per pezzi cilindrici
• Ganasce esterne combinate e ganasce anteriori/posteriori per ampliare la capacità di serraggio

Note tecniche

• Materiale corpo: ghisa duttile FCD60 (o superiore) per precisione e durabilità.
• Ganascia fissa: acciaio temprato HRC 55.
• Durezza guide: HRC 50.
• MULTI-POWER brevettato fornisce 0–8000 kg; stadi tipici: 1° mezzo giro ≈2500 kg, 2° mezzo giro ≈4500 kg.
• ANGLE-LOCK assicura che il pezzo venga tirato verso il basso e seduto con precisione ripetibile entro ±0,005 mm sotto pressione nominale.
• Dimensioni, gamme di apertura e pesi per modello nella tabella specifiche (unità: mm).

SPECIFICHE (Unità: mm) (Materiale: Ghisa duttile FCD60 | Guide: HRC 50)
Model | A | B | C | C1 | D | E | F | G | H | I | J | J1 | K | K1 | L | M | Max. Clamping Force | Peso (kg)
HPAQ-160 | 168 | 115±0.01 | 0-300 | 195-490 | 57±0.02 | 18 | 560 | 677 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 73
HPAQ-200 | 187 | 120±0.01 | 0-350 | 220-570 | 66±0.02 | 18 | 637 | 757 | 200 | 19 | 18 | 25 | 66 | 75 | 117 | 168 | 8000kg | 120
HPAQ-250 | 187 | 120±0.01 | 0-450 | 220-670 | 66±0.02 | 18 | 746 | 863 | 250 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 140
HPAQ-160L-400 | 168 | 115±0.01 | 0-400 | 206-600 | 57±0.02 | 18 | 665 | 792 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 83
HPAQ-160L-500 | 168 | 115±0.01 | 0-500 | 206-700 | 57±0.02 | 18 | 765 | 892 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 92
HPAQ-160L-650 | 168 | 115±0.01 | 0-650 | 206-860 | 57±0.02 | 18 | 925 | 1042 | 160 | 19 | 15 | 21 | 53 | 63 | 117 | 145 | 8000kg | 107
HPAQ-200L-500 | 187 | 120±0.01 | 0-500 | 220-720 | 66±0.02 | 18 | 806 | 923 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 144
HPAQ-200L-600 | 187 | 120±0.01 | 0-600 | 220-820 | 66±0.02 | 18 | 910 | 1027 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 160
HPAQ-200L-850 | 187 | 120±0.01 | 0-850 | 220-1070 | 66±0.02 | 18 | 1156 | 1273 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 190
HPAQ-200L-1140 | 187 | 120±0.01 | 0-1140 | 236-1360 | 66±0.02 | 18 | 1446 | 1563 | 201 | 19 | 18 | 24 | 66 | 75 | 117 | 168 | 8000kg | 217
