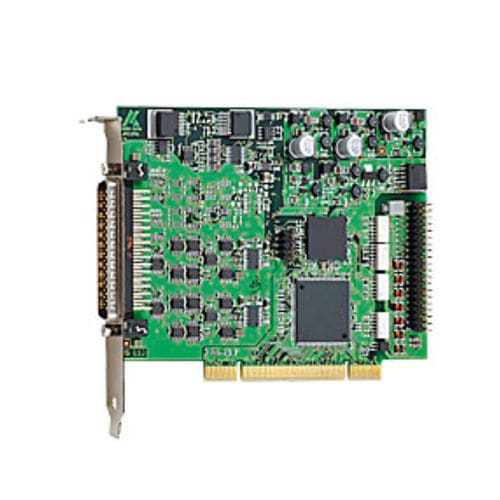

Scheda di acquisizione dati PCI APCI-3701

digitaleper misura di lunghezza

La scheda di misura di lunghezza PCI APCI-3701 è progettata per l'acquisizione di 16/8 trasduttori induttivi (Half-Bridge, LVDT, Knäbel) con una risoluzione di 16 bit. Inoltre, dispone di 16 ingressi e uscite digitali, otticamente isolati. Il software ConfigTools in dotazione dispone di un database per il collegamento/calibrazione di un'ampia gamma di trasduttori standard del settore, come Solartron, Tesa, Marposs, Schlumberger, Peter & Hirt, Mahr, RDP, Schaevitz, SMPR contrôle ecc. La scheda è adatta per le misure dinamiche, ad esempio per la misurazione di parti in movimento o per applicazioni con cicli di misura critici dal punto di vista temporale, soprattutto nelle apparecchiature di prova con diversi sensori. Con la scheda di misura della lunghezza APCI-3701, è possibile collegare direttamente e acquisire fino a 16 trasduttori half-bridge o LVDT. Il software di calibrazione "ConfigTools" vi guida in ogni fase dell'installazione, a partire dalla selezione di un trasduttore da un database comprendente oltre 50 trasduttori pre-calibrati fino al collaudo di ogni singolo canale. Caratteristiche Interfaccia PCI al bus dati a 32 bit, 3,3 V o 5 V Acquisizione di 8 o 16 trasduttori induttivi (half-bridge, LVDT, Knäbel) risoluzione a 16 bit La frequenza di campionamento dipende dal trasduttore: APCI-3701-8/-16: da 2 a 20 kHz Frequenza di misura programmabile via software: Versione standard APCI-3701-8/-16: da 2 a 20 kHz (50 kHz su richiesta) Conversione attivata tramite software, ingresso digitale o timer Fine della conversione tramite software e/o interrupt
