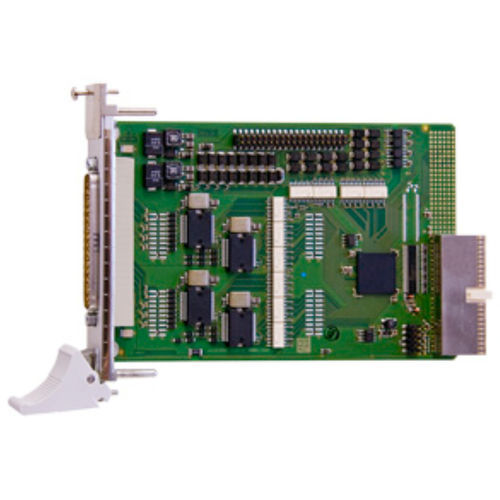

Scheda I/O digitale CPCI-1564

32 uscite digitali32 ingressi digitalia 64 I/O

La scheda CompactPCI 3,3V 64 I/O digitali CPCI-1564 dispone di 32 ingressi digitali, 24 V, e 32 uscite digitali, 24 V. 16 ingressi sono interrompibili. La scheda è particolarmente adatta per applicazioni come il controllo I/O, il monitoraggio ON/OFF di motori, luci, ecc. in ambienti industriali difficili. Le 32 uscite (11-36 V) hanno una corrente di uscita di 500 mA per canale e vengono resettate a "0" all'accensione. La scheda è isolata otticamente fino a 1000 V. Caratteristiche Ingressi organizzati in 4 gruppi di 8 canali, ogni gruppo ha la propria linea di terra Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Corrente di uscita per canale 500 mA Watchdog per il reset a "0" delle uscite All'accensione, le uscite vengono resettate a "0" Corrente totale per 8 uscite 1,85 A Corrente di cortocircuito per uscita max. 1.7 A Fusibile elettronico Protezione da sovratemperatura e sovratensione uscite di alimentazione a 24 V con diodi di protezione e filtri Alimentazione esterna a 24 V schermata e filtrata Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 7 V Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza Interruzione avviata tramite contatore, timer Linea di terra separata per ingressi e uscite
