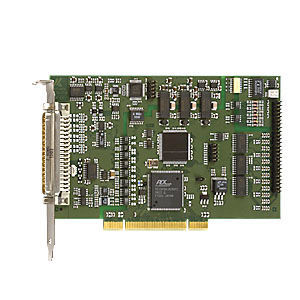

Scheda di acquisizione dati PCI APCI-3116

analogicadigitale12 bits

Le schede I/O analogiche PCI APCI-3116 dispongono di 16/8 SE o 8/4 ingressi differenziali con una risoluzione di 16 bit e una velocità di trasmissione di 200 kHz. Le 4 uscite analogiche hanno una risoluzione di 12 bit. Inoltre, la scheda dispone di 8 I/O digitali, 24 V e 24 I/O TTL. La scheda è particolarmente adatta per applicazioni nel settore del controllo dei processi industriali, della tecnologia di misura e del monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo di processi chimici, per l'acquisizione di dati di sensori, per la misurazione della corrente ecc. Velocità di trasmissione: 200 kHz Tensione di ingresso: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opzione), liberamente programmabile via software per ogni canale Ingressi di corrente: 0-20 mA (opzione) possono essere combinati liberamente con gli ingressi di tensione Guadagno PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale Acquisizione analogica Diverse modalità di ingresso: 1) Modalità semplice 2) Modalità di scansione 3) Modalità sequenza 4) Modalità di aggiornamento automatico FIFO integrata (per 512 valori analogici) PCI-DMA per l'acquisizione di dati analogici Uscite analogiche Tempo di setup 15 µs tip Tensione di uscita dopo il reset: 0 V Ogni uscita ha la propria linea di terra (senza isolamento ottico) Intervallo di tensione di uscita: da -10 V a + 10 V Corrente di uscita: ± 5 mA Corrente di cortocircuito: ± 20 mA i/O digitale a 24 V Porta0: uscite / Porta1: ingressi / Porta2: I/O Tutti gli I/O sono a 5 V tramite resistenze di pull-up Facile programmazione attraverso i comandi di lettura e scrittura degli I/O Timer/Contatore Isolamento ottico 1000 V min. Distanza di scorrimento IEC 61010-1. La parte circuitale dell'acquisizione analogica è separata dalla parte circuitale della funzione digitale
