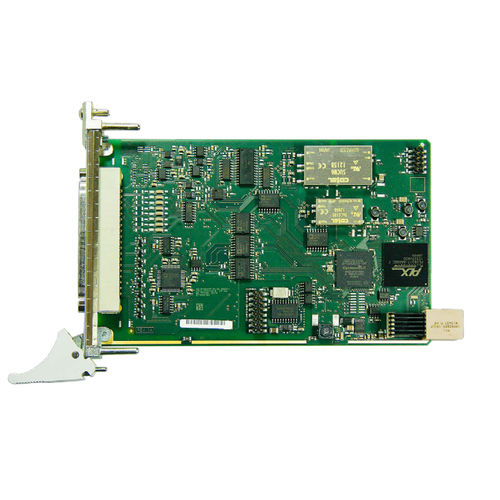

Scheda CompactPCI analogica CPCIs-3121

digitaleserie

La scheda CompactPCI Serial analog I/O CPCIs-3121 dispone di 16 ingressi differenziali SE/8, a 16 bit, 8/4 uscite analogiche, a 16 bit, e 8 I/O digitali, a 24 V. La scheda è particolarmente adatta per applicazioni nel controllo dei processi industriali, nella tecnologia di misura e nel monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo dei processi chimici, per l'acquisizione dei dati dei sensori, per la misurazione della corrente ecc. in ambienti industriali difficili. Caratteristiche Ingressi analogici: 16 ingressi single-ended / 8 ingressi differenziali risoluzione a 16 bit Isolamento ottico 500 V Velocità di trasmissione: 100 kHz Gamme di ingresso: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opzione) liberamente programmabili via software per ogni canale Guadagno PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale DMA per l'acquisizione di dati analogici Protezione da sovratensione Filtri di ingresso: 159 kHz Acquisizione analogica: Un singolo canale, più canali, più canali tramite lista di scansione Acquisizione analogica automatica tramite timer ciclico Acquisizione tramite lista di scansione: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software, timer, evento esterno Funzioni di trigger: Trigger software o trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata attraverso la commutazione del segnale da 0 V a 24 V all'ingresso digitale 0. Interruzione: fine del canale singolo, fine del multicanale, fine dell'elenco di scansione
