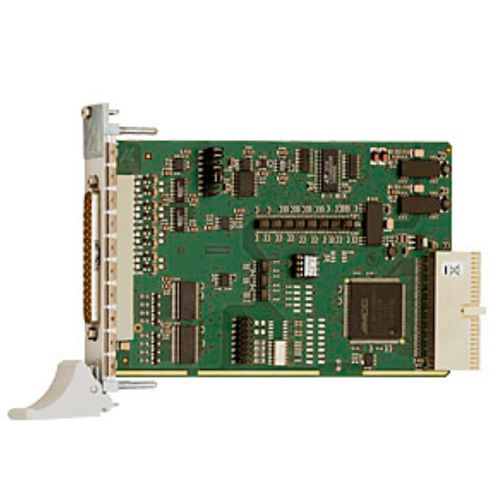

Scheda di ingressi analogica CPCI-3001

CompactPCIPXIprogrammabile

La scheda di ingresso analogico CompactPCI CPCI-3001 dispone di 16/8/4 ingressi SE o 8/4 ingressi differenziali, a 12 bit, con una velocità di trasmissione di 100 kHz. Inoltre, dispone di 8 I/O digitali e 2 timer. La scheda è particolarmente adatta per applicazioni nel settore del controllo dei processi industriali, della tecnologia di misura e del monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo di processi chimici, per l'acquisizione di dati di sensori ecc. Caratteristiche Può essere inserito in sistemi PXI, con funzionalità limitate Programma di monitoraggio per il test e l'impostazione delle funzioni della scheda Ingressi analogici: 16 ingressi single-ended/8 ingressi differenziali o 8 ingressi single-ended/4 ingressi differenziali o 4 ingressi single-ended risoluzione a 12 bit Velocità di trasmissione: 100 kHz Tensione di ingresso: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ±1 V, 0-20 mA (opzione) liberamente programmabile via software per ogni canale Guadagno PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale PCI DMA per l'acquisizione di dati analogici Acquisizione analogica: Un singolo canale, più canali, più canali tramite lista di scansione Acquisizione analogica automatica tramite timer ciclico Acquisizione tramite lista di scansione: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software, timer, evento esterno Funzioni di trigger: Trigger software o trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata attraverso la commutazione del segnale da 0 V a 24 V all'ingresso digitale 0. Interruzione: fine del canale singolo, fine del multicanale, fine dell'elenco di scansione
