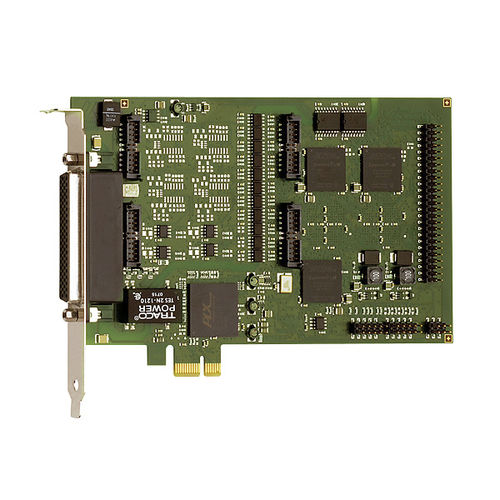

La scheda APCIe-1711 è una veloce scheda di conteggio multifunzione e multicanale per il bus PCI Express. I punti di forza di questa scheda sono l'ampia gamma di applicazioni e l'elevata precisione e affidabilità in ambienti industriali difficili. Con questa scheda è possibile realizzare molte applicazioni diverse sulla stessa base hardware. La scheda viene fornita con un pool di funzioni che garantisce all'utente la massima efficienza e il minimo ingombro. Le funzioni sono configurate individualmente per ciascun canale tramite il software in dotazione. Le strutture di programmazione flessibili di questa scheda consentono di sviluppare e riconfigurare in modo rapido e semplice diverse applicazioni utente in base alle esigenze. Grazie alla struttura della scheda FPGA, è possibile realizzare ulteriori applicazioni di conteggio attraverso l'adattamento del software. Contattateci!
Caratteristiche
accesso ai dati a 32 bit
Driver RS422 con 5 MHz max. (10 MHz per l'APCIe-1711-10MHz - senza protezione ESD)
Con segnali di ingresso/uscita RS422/TTL (APCIe-1711) o segnali di ingresso a 24 V (APCIe-1711-24V)
Quattro moduli funzionali programmabili a bordo
Funzioni
Contatore incrementale per l'acquisizione di encoder incrementali (segnali sfasati di 90°)
BiSS-Master (modalità B e C)
Interfaccia seriale sincrona SSI. La funzione SSI è un'interfaccia per sistemi che consentono di ottenere informazioni sulla posizione assoluta tramite trasferimento di dati seriali
Contatore/timer (82C54)
Acquisizione di impulsi
Misura di frequenza
Modulazione dell'ampiezza degli impulsi (PWM)
Misura della durata del periodo
Misura della velocità
Ingressi e uscite digitali
Misura del tempo limite (ETM)
Interfaccia parallela
Sin/Cos (1 Vpp, 11 µApp)
EnDat 2.2
---
