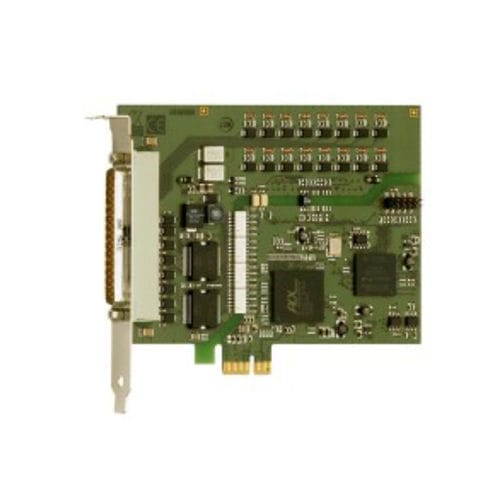

La scheda PCI-Express 32 I/O digitali APCIe-1532-12 V dispone di 32 ingressi e uscite digitali. La scheda è disponibile nella versione a 12 V. È particolarmente adatta per il controllo I/O industriale, ad esempio per la commutazione di segnali, il monitoraggio ON/OFF di motori, luci, ecc., come interfaccia per relè elettromeccanici, per dispositivi di test automatizzati o come interfaccia per macchine in ambienti industriali difficili.
Caratteristiche
Ingressi
16 ingressi otticamente isolati, 12 V, inclusi 15 ingressi interrompibili
Il canale 0 può essere utilizzato come ingresso contatore a 16 bit (fino a 100 kHz)
Protezione contro l'inversione di tensione
Tutti gli ingressi sono filtrati
Uscite:
16 uscite isolate otticamente, da 11 a 36 V
Corrente di uscita per canale 500 mA
Corrente totale: 3 A tipico (con fusibile tramite resistenza PTC)
Watchdog per il ripristino delle uscite a "0"
All'accensione, reset delle uscite a "0"
Limite di corrente: ~ 1,5 A per 8 canali (tramite PTC)
Corrente di cortocircuito per uscita ~1,5 A tip.
Fusibile auto-ripristinante (fusibile elettronico)
Protezione da sovratemperatura e sovratensione
uscite di alimentazione a 24 V con diodi e filtri di protezione
Alimentazione esterna a 24 V schermata e filtrata
Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 7 V
Timer / Contatore
2 timer (risoluzione a 12 bit)
1 timer può essere utilizzato come watchdog
1 contatore
Caratteristiche di sicurezza
Isolamento ottico 1000 V
Distanza di scorrimento IEC 61010-1
Linea di terra separata per ingressi e uscite
Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le interferenze elettromagnetiche ad alta frequenza
Applicazioni
Controllo I/O industriale
Accoppiamento di PLC
Lettura di valori di encoder per il controllo di processo
Commutazione di segnali
Interfaccia con relè elettromeccanici
Monitoraggio ON/OFF di motori, luci..
Timer di sorveglianza
Interfaccia con le macchine
---
