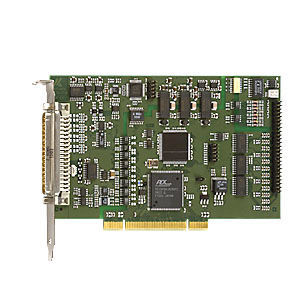

Scheda di ingressi analogica APCI-3010

TTLa 8 I/OPCI

Le schede di ingresso analogico PCI APCI-3010 hanno 16 ingressi SE o 8 ingressi differenziali, 12 bit e un throughput di 200 kHz. Inoltre, la scheda è dotata di timer/counter, watchdog e 8 I/O digitali, 24 V e 24 I/O TTL. È disponibile in 2 versioni: APCI-3010 (risoluzione a 12 bit) e APCI-3016 (risoluzione a 16 bit). La scheda è particolarmente adatta per applicazioni nel settore del controllo dei processi industriali, della tecnologia di misura e del monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo di processi chimici, per l'acquisizione di dati di sensori, per la misurazione della corrente ecc. in ambienti industriali difficili. Caratteristiche PCI 3,3 V o 5 V Velocità di trasmissione: 200 kHz Ingressi di tensione: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, liberamente programmabili via software per ogni canale Ingressi di corrente: 0-20 mA (opzione) possono essere combinati liberamente con gli ingressi di tensione Guadagno PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale Acquisizione analogica Diverse modalità di ingresso: 1) Modalità semplice 2) Modalità di scansione 3) Modalità sequenza 4) Modalità di aggiornamento automatico Funzioni di trigger: - Innesco software o - trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata tramite il segnale sull'ingresso digitale 0 da 0 V a 24 V FIFO a bordo (per 512 valori analogici) PCI-DMA per l'acquisizione dei dati analogici Porta1: ingressi / Porta2: uscite / Porta3: I/O Tutti gli I/O sono a 5 V tramite resistenze di pull-up Facile programmazione attraverso i comandi di lettura e scrittura degli I/O Timer/Contatore Caratteristiche di sicurezza Controllo del processo industriale
