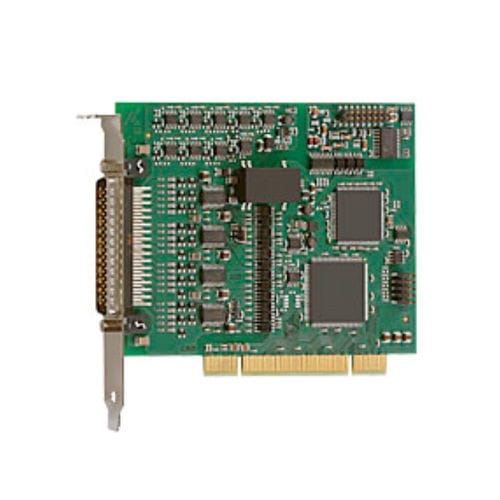

La scheda di misura della temperatura PCI APCI-3200 dispone di 16/8/4 canali per termocoppie o 8 ingressi per rilevatori di temperatura a resistenza (RTD). Ogni canale può essere configurato per termocoppie, RTD o come canale di ingresso analogico di tensione. Inoltre, la scheda dispone di 8 sorgenti di corrente indipendenti per i rilevatori di temperatura a resistenza (RTD) e di una sorgente di corrente per la compensazione del giunto freddo.
Caratteristiche
PCI 3,3 V o 5 V
risoluzione a 18 bit, precisione a 16 bit
Ogni canale può essere configurato per termocoppie, RTD o come canale di ingresso analogico in tensione
- 16 ingressi analogici per i tipi di termocoppia
J, K, T, E, R, S, B, N
- oppure 8 ingressi analogici diffusi per l'acquisizione delle
rilevatori di temperatura a resistenza (Pt100)
- o 16 ingressi di tensione analogica differenziale SE/8, ± 1,25 V
8 sorgenti di corrente indipendenti per i rilevatori di temperatura a resistenza (RTD) e una sorgente di corrente per la compensazione del giunto freddo
Compensazione del giunto freddo (su morsettiera a vite separata)
Calibrazione del guadagno e dell'offset
Linearizzazione tramite tabella e calcolo per termocoppie di tipo J, K, T, E, R, S, B, N e RTD
Guadagno programmabile
precisione a 16 bit con frequenza di campionamento del convertitore di 20, 40, 80 o 160 Hz (frequenza di campionamento superiore su richiesta)
4 ingressi digitali, 24 V e 3 uscite digitali, collettore aperto, isolate otticamente
Indirizzo base e canali IRQ impostabili tramite BIOS
---
