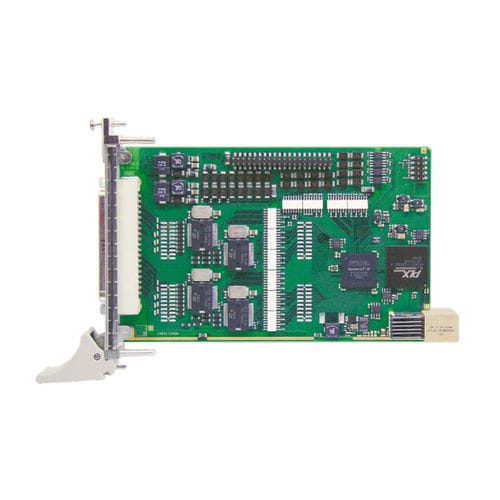

La scheda CompactPCI Serial 32 I/O digitali CPCIs-1532 dispone di 16 ingressi digitali, 24 V, e 16 uscite digitali (11 - 36 V). 15 ingressi sono interrompibili. Il canale 0 può essere utilizzato come ingresso di un contatore a 16 bit (fino a 100 kHz). La scheda è destinata alla scheda I/O industriale, pertanto tutti gli ingressi sono filtrati e protetti contro l'inversione di tensione. La tensione nominale è di 24 V. Gli ingressi e le uscite sono isolati otticamente fino a 1000 V e protetti contro i transitori veloci, le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza. La scheda ha un intervallo di temperatura esteso da -40 °C a +85 °C.
Caratteristiche
Ingressi
16 ingressi isolati otticamente, 24 V, inclusi 15 ingressi interrompibili
Il canale 0 può essere utilizzato come ingresso contatore a 16 bit (fino a 100 kHz)
Protezione contro l'inversione di tensione
Tensione nominale: 24 V
Tutti gli ingressi sono filtrati
Uscite
16 uscite isolate otticamente, da 11 a 36 V
Corrente di uscita per canale 500 mA
Corrente totale: 3 A tipico (con fusibile tramite resistenza PTC)
Watchdog per il ripristino delle uscite a "0"
All'accensione, reset delle uscite a "0"
Limite di corrente: ~1,5 A per 8 canali (tramite PTC)
Corrente di cortocircuito per uscita ~1,5 A tip
Fusibile auto-ripristinante (fusibile elettronico)
Protezione da sovratemperatura e sovratensione
uscite di alimentazione a 24 V con diodi e filtri di protezione
Alimentazione esterna a 24 V schermata e filtrata
Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 7 V
---
