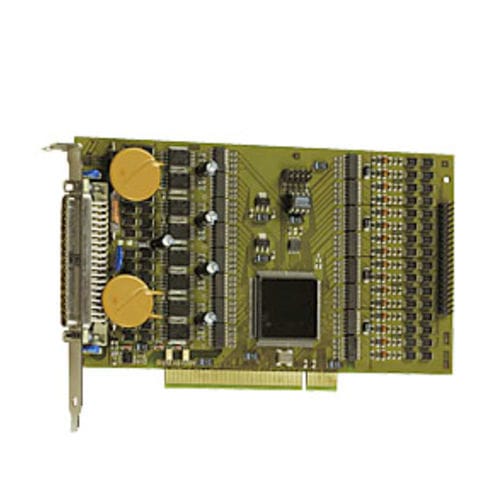

Scheda di acquisizione dati PCI APCI-1564-5V-HS

digitaledi controllo

La scheda PCI 64 I/O digitale 5V APCI-1564-5V-HS dispone di 32 ingressi digitali, 5 V, e 32 uscite digitali, 5 V. 16 ingressi sono interrompibili. La scheda è disponibile in 2 versioni: con uscite open collector (APCI-1564-5V) o con uscite high side (APCI-1564-5V-HS). La scheda è particolarmente adatta per il controllo di I/O, la commutazione di segnali, l'accoppiamento con PLC, come interfaccia con macchine o relè elettromeccanici, ecc. in ambienti industriali difficili ed è quindi dotata di numerosi circuiti di protezione. Caratteristiche interfaccia PCI a 32 bit, 33 MHz PCI 5 V Ingressi 32 ingressi digitali isolati otticamente, 24 V, compresi 16 ingressi interrompibili e 3 ingressi contatore Ingressi organizzati in 4 gruppi di 8 canali, ogni gruppo ha la propria linea di terra Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Uscite 32 uscite digitali isolate otticamente, uscite 5 V High-side Corrente di uscita per canale 50 mA Watchdog per il ripristino delle uscite a "0" All'accensione, reset delle uscite su "0" Corrente totale per 8 uscite ~ 0,5 A (tramite PTC) Fusibile elettronico Corrente di cortocircuito per uscita ~1,5 A Protezione da sovratemperatura e sovratensione uscite di potenza a 24 V con diodi e filtri di protezione Condensatori di uscita contro le emissioni elettromagnetiche Alimentazione esterna a 24 V schermata e filtrata Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 5 V Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza Interruzione avviata tramite contatore, timer Linee di terra separate per ingressi e uscite
