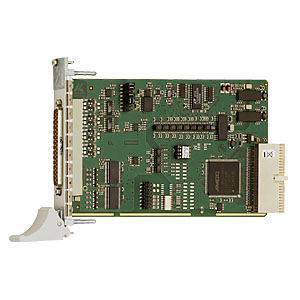

Scheda di acquisizione dati CompactPCI CPCI-3120

PXIanalogicadigitale

La scheda I/O analogica CompactPCI CPCI-3120 dispone di 16 ingressi differenziali SE/8, a 16 bit, con una velocità di uscita di 100 kHz. Le 8 uscite analogiche hanno una risoluzione di 14 bit. Tutte le linee di uscita sono protette contro i cortocircuiti e dotate di filtri EMI. Ogni uscita ha una propria linea di terra. Il timer a 24 bit può essere utilizzato come contatore ciclico o come watchdog. La scheda è particolarmente adatta per applicazioni nel settore del controllo dei processi industriali, della tecnologia di misura e del monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo di processi chimici, per l'acquisizione di dati di sensori ecc. Caratteristiche Può essere inserita in sistemi PXI, con funzionalità limitate Ingressi analogici: 16 ingressi single-ended/8 ingressi differenziali o 8 ingressi single-ended/4 ingressi differenziali risoluzione a 16 bit Isolamento ottico 500 V Velocità di trasmissione: 100 kHz Tensione di ingresso: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opzione) liberamente programmabile via software per ciascun canale Guadagno PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale PCI DMA per l'acquisizione di dati analogici Protezione da sovratensione Filtri di ingresso: 159 kHz Acquisizione analogica: Singolo canale, più canali, più canali tramite lista di scansione Acquisizione analogica automatica tramite timer ciclico Acquisizione tramite lista di scansione: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software, timer, evento esterno Funzioni di trigger: - Innesco software o - trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata tramite la commutazione del segnale da 0 V a 24 V all'ingresso digitale 0. Interruzione: Fine del singolo, Fine del multicanale, Fine dell'elenco di scansione Uscite analogiche
