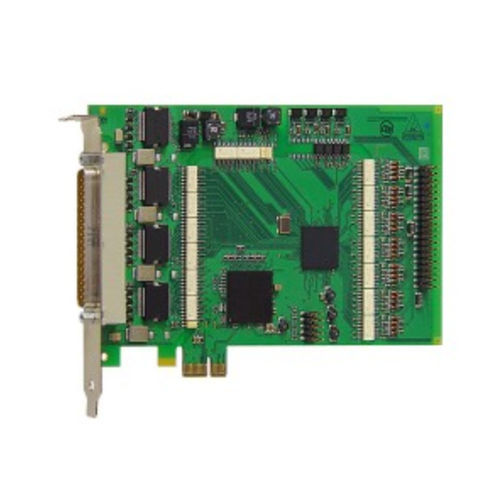

Scheda di acquisizione dati PCI Express APCIe-1564-5V-HS

digitale12 bits

La scheda PCI-Express 64 I/O digitali a 5 V APCIe-1564-5V-HS dispone di 64 ingressi/uscite digitali a 5 V con uscite High-Side. La scheda è particolarmente adatta per applicazioni come la commutazione di segnali, il monitoraggio ON/OFF di motori, luci ecc., come interfaccia per relè elettromeccanici, per dispositivi di test automatizzati o come interfaccia per macchine in ambienti industriali difficili. Descrizione Caratteristiche Ingressi: 32 ingressi otticamente isolati, 5 V, compresi 16 ingressi interrompibili I canali 0-2 possono essere utilizzati come ingressi di contatori a 32 bit (fino a 500 kHz) Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Uscite: 32 uscite isolate otticamente, uscite High-Side a 5 V Corrente di uscita per canale 50 mA Corrente totale: 3 A tipico (con fusibile tramite resistenza PTC) Watchdog per il ripristino delle uscite a "0" All'accensione, reset delle uscite a "0" Limite di corrente: ~ 1,5 A per 8 canali (tramite PTC) Corrente di cortocircuito per uscita ~1,5 A tip. Fusibile auto-ripristinante (fusibile elettronico) Protezione da sovratemperatura e sovratensione Alimentazione esterna a 24 V schermata e filtrata Timer / Contatore 2 timer (12 bit), di cui uno utilizzabile come watchdog 3 contatori (32 bit) Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 Linea di terra separata per ingressi e uscite Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le interferenze elettromagnetiche ad alta frequenza Applicazioni Controllo I/O industriale Accoppiamento di PLC Commutazione di segnali Interfaccia con relè elettromeccanici Apparecchiature di test automatiche Monitoraggio ON/OFF di motori, luci.. Timer watchdog Software Insieme alla scheda viene fornito un CD-ROM con i seguenti software ed esempi di programmazione. Linux driver a 32 bit per Windows 8 / 7 / Vista / XP / 2000
