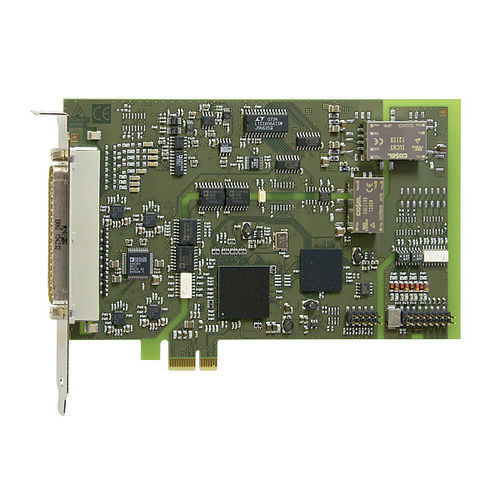

Scheda di acquisizione dati PCI Express APCIe-3126

analogicadigitale16 bits

La scheda I/O analogica PCI-Express APCIe-3126 dispone di 16 ingressi SE con una frequenza di acquisizione di 200 kHz, 8 uscite analogiche a 16 bit, 8 I/O digitali isolati a 24 V e 24 I/O TTL aggiuntivi. La scheda è particolarmente adatta per applicazioni nel controllo dei processi industriali, nella tecnologia di misura e nel monitoraggio, ad esempio per l'acquisizione di dati multicanale, per il controllo di processi chimici, per l'acquisizione di dati di sensori, per la misurazione della corrente ecc. in ambienti industriali difficili. Ingressi analogici Isolamento ottico: 500 V Velocità di trasmissione: 200 kHz Campo di ingresso: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V, 0-20 mA (opzione); liberamente programmabile per ogni canale tramite software Guadagno: PGA x1, x2, x5, x10; liberamente programmabile per ogni canale tramite software PCI Express DMA per l'acquisizione di dati analogici Protezione da sovratensione Filtri di ingresso: 159 kHz Acquisizione analogica Canale singolo, multicanale, multicanale tramite lista di sequenza Acquisizione analogica automatica tramite timer ciclico Acquisizione tramite lista di sequenza: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software, timer, evento esterno Funzioni di trigger: Trigger software o trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata tramite la commutazione del segnale da 0 V a 24 V all'ingresso digitale 0. Interruzione: fine del canale singolo, fine del multicanale, fine dell'elenco di scansione Uscite analogiche Uscite di tensione Campo di uscita: ± 10 V, 0-10 V (commutabile via software) Tensione di uscita dopo il reset: 0 V Ogni uscita ha la propria linea di terra (senza isolamento ottico) Corrente di uscita ± 5 mA max. per le uscite in tensione Filtri EMI
