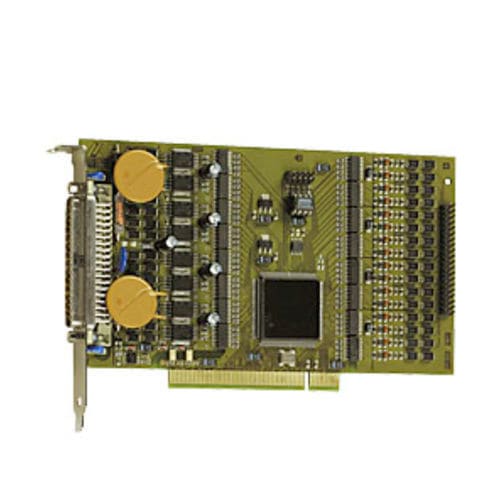

Scheda di acquisizione dati PCI APCI-1564

digitaledi controllo

La scheda I/O digitale PCI 64 APCI-1564 dispone di 32 ingressi digitali, 24 V, e 32 uscite digitali, 24 V con filtri. 16 ingressi sono interrompibili. La scheda è particolarmente adatta per il controllo degli I/O, la commutazione di segnali, l'accoppiamento con PLC, l'interfaccia con macchine o relè elettromeccanici, ecc. in ambienti industriali difficili ed è quindi dotata di numerosi circuiti di protezione. Descrizione Caratteristiche interfaccia PCI a 32 bit, 33 MHz PCI 5 V Ingressi 32 ingressi digitali isolati otticamente, 24 V, compresi 16 ingressi interrompibili e 3 ingressi contatore Ingressi organizzati in 4 gruppi di 8 canali, ogni gruppo ha la propria linea di terra Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Uscite 32 uscite digitali isolate otticamente, da 10 V a 36 V Corrente di uscita per canale 500 mA Watchdog per il ripristino delle uscite a "0" All'accensione, reset delle uscite su "0" Corrente di cortocircuito per 16 uscite ~3 A tip. Corrente di cortocircuito per 32 uscite ~6 A tip. Fusibile elettronico Corrente di cortocircuito per uscita ~1,5 A tip Protezione da sovratemperatura e sovratensione uscite di alimentazione a 24 V con diodi e filtri di protezione Condensatori di uscita contro le emissioni elettromagnetiche Alimentazione esterna a 24 V schermata e filtrata Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 5 V Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza Interruzione avviata tramite contatore, timer Linee di terra separate per ingressi e uscite Applicazioni Controllo I/O industriale Accoppiamento PLC Commutazione di segnali Interfaccia con relè elettromeccanici Apparecchiature di test automatiche Monitoraggio ON/OFF di motori, luci.. Cane da guardia
