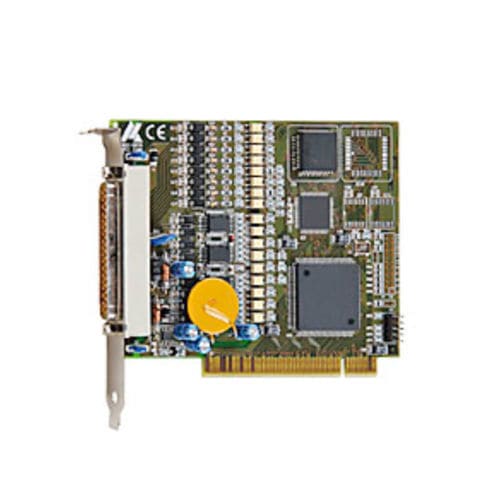

Scheda di acquisizione dati PCI APCI-1500-12

PCI Expressdigitaledi controllo

La scheda I/O digitale PCI 32 APCI-1500-12V dispone di 16 ingressi digitali, tra cui 14 ingressi interrompibili. Le 32 uscite hanno una corrente di uscita di 500 mA per canale e sono impostate su "0" all'accensione. Un watchdog può impostare le uscite su "0"; esse vengono inoltre impostate su "0" nel caso in cui la tensione di alimentazione esterna scenda al di sotto di 5 V. Le uscite sono protette da sovratemperatura e sovratensione. La scheda è isolata otticamente fino a 1000 V. È particolarmente adatta per applicazioni come il controllo degli I/O, il monitoraggio ON/OFF di motori, luci ecc. in ambienti industriali difficili. Descrizione Caratteristiche 3 timer programmabili Connettore compatibile con la scheda ISA PA 1500. Connettore e software compatibili con le schede di I/O digitale APCIe-1532 per il bus PCI Express e CPCI-1500 per il bus CompactPCI. Programma di monitoraggio per testare e impostare le funzioni della scheda Ingressi 16 ingressi digitali isolati otticamente, 12 V, compresi 14 ingressi interrompibili Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Uscite 16 uscite digitali isolate otticamente, da 10 V a 36 V Corrente di uscita per canale 500 mA Watchdog programmabile con timer per resettare le uscite a "0" Segnalazione diagnostica attraverso il registro di stato in caso di cortocircuiti, sovratemperatura, caduta di tensione o watchdog Interruzione attivata tramite watchdog, timer, errore All'accensione, reset delle uscite a "0" Corrente di cortocircuito per 16 uscite ~ 3 A tip. Corrente di cortocircuito per uscita ~1,5 A tip Fusibile auto-ripristinante (fusibile elettronico) Protezione da sovratemperatura e sovratensione uscite di alimentazione a 24 V con diodi e filtri di protezione Condensatori di uscita contro le emissioni elettromagnetiche Alimentazione esterna a 24 V schermata e filtrata
