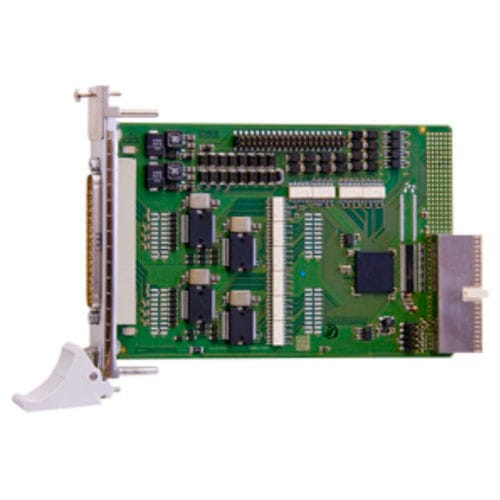

Scheda di acquisizione dati CompactPCI CPCI-1564-5

digitaledi controllo

La scheda CompactPCI 5V 64 I/O digitali CPCI-1564 dispone di 32 ingressi digitali, 24 V, e 32 uscite digitali, 24 V. 16 ingressi sono interrompibili. La scheda è particolarmente adatta per applicazioni come il controllo I/O, il monitoraggio ON/OFF di motori, luci, ecc. in ambienti industriali difficili. Le 32 uscite (11-36 V) hanno una corrente di uscita di 500 mA per canale e vengono resettate a "0" all'accensione. La scheda è isolata otticamente fino a 1000 V. Caratteristiche CompactPCI 5V Ingressi 32 ingressi digitali otticamente isolati, 24 V, compresi 16 ingressi interrompibili e 3 ingressi contatore Ingressi organizzati in 4 gruppi di 8 canali, ogni gruppo ha la propria linea di terra Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Uscite 32 uscite digitali isolate otticamente, da 11 V a 36 V Corrente di uscita per canale 500 mA Watchdog per il ripristino delle uscite a "0" All'accensione, le uscite vengono resettate a "0" Corrente totale per 8 uscite 1,85 A Corrente di cortocircuito per uscita max. 1.7 A Fusibile elettronico Protezione da sovratemperatura e sovratensione uscite di alimentazione a 24 V con diodi di protezione e filtri Alimentazione esterna a 24 V schermata e filtrata Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 7 V Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza Interruzione avviata tramite contatore, timer Linea di terra separata per ingressi e uscite Applicazioni Commutazione di segnali Controllo di I/O digitali industriali Accoppiamento di PLC Interfaccia con relè elettromeccanici Apparecchiatura di test automatica Monitoraggio ON/OFF di motori, luci.. Cane da guardia Interfacciamento macchina
