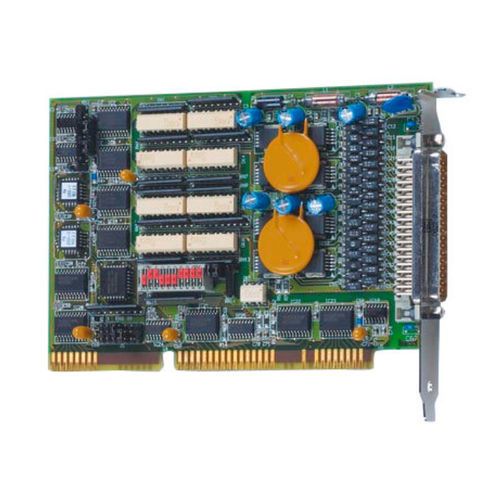

Scheda di uscita digitale PA 2000

32 uscite digitaliISAdi sicurezza

La scheda PA-2000 32 uscite digitali ISA dispone di 32 uscite digitali, 24 V, 3 timer e 1 watchdog. La scheda è dotata di isolamento galvanico ed è protetta da effetti transitori veloci (burst), scariche elettrostatiche e interferenze ad alta frequenza. Viene utilizzata come interfaccia per macchine o relè elettromagnetici, per il monitoraggio dello stato (accensione/spegnimento) di motori, lampade ecc. in un ambiente industriale severo e dispone di numerosi dispositivi di sicurezza. È incluso un CD-ROM contenente i driver per Windows ed esempi di programmazione. Caratteristiche Corrente di uscita: 500 mA Intervallo di tensione: 10 ... 36 V Rapporti diagnostici, leggibili attraverso il registro di stato in caso di cortocircuito, sovratemperatura, caduta di tensione o watchdog 3 timer a 16 bit (82C54): Timer come watchdog programmabile per il reset delle uscite a "0", sblocco della funzione tramite software, controllo di 2 canali di uscita per la generazione di segnali a onda quadra Interruzione attivata tramite errore sulle uscite o tramite timer2 Indirizzamento tramite interruttori DIP bus dati a 16 o 8 bit Dopo l'accensione le uscite vengono resettate a "0" Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 (VDE411-1) Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza Corrente di uscita massima per 32 canali di uscita: 6 A tipico (2 x 3 A) Fusibile auto-ripristinante (fusibile elettronico) Corrente di cortocircuito per uscita: 1,5 A tip I condensatori di uscita riducono al minimo le emissioni elettromagnetiche Smagnetizzazione rapida in caso di carichi induttivi Alimentazione esterna a 24 V schermata attraverso un circuito di protezione
