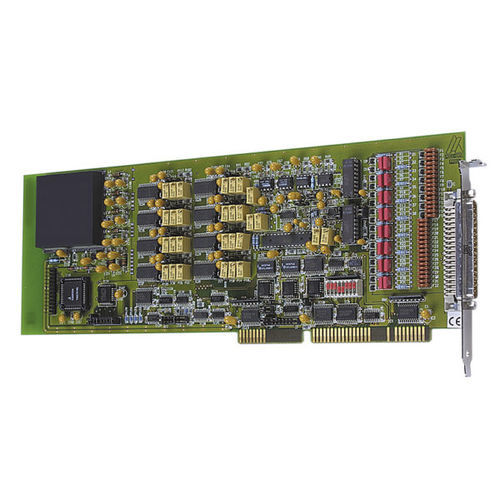

Scheda I/O analogica PA 311-16-8

TTLISAdi corrente

La scheda ISA di ingresso/uscita analogica PA 311-16-8 dispone di 16 ingressi SE/differenziali a 16 bit, 8 uscite analogiche a 16 bit e 24 I/O TTL. È stata progettata appositamente per il controllo dei processi industriali e le applicazioni di misura industriali, come ad esempio i dispositivi di test automatici, il controllo dei processi chimici o la misura di corrente in ambienti industriali difficili. di sicurezza. È incluso un CD-ROM contenente i driver per Windows ed esempi di programmazione. Caratteristiche Ingressi analogici 8 canali single-ended/4 canali differenziali o 16 canali single-ended/8 canali differenziali risoluzione a 16 bit Tempo di conversione: 10 µs Protezione da sovratensione ± 20 V Campo di ingresso: 0-10 V, ± 10 V programmabile via software, 0-20 mA opzionale Filtro passa-basso e ingressi in corrente come opzione Guadagno: 1, 2, 10 liberamente programmabile via software per ogni canale o liberamente tramite resistenza Accesso DMA per l'acquisizione di dati analogici 3 timer: timer 0 e timer 1 solo per l'acquisizione analogica, timer 2 programmabile come contatore a tempo ciclico Acquisizione analogica Un singolo canale, più canali, più canali tramite lista di scansione Acquisizione analogica automatica tramite il controllo del timer ciclico Acquisizione tramite lista di scansione: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software o timer Interruzione: fine del singolo canale, fine del multicanale, fine della lista di scansione
