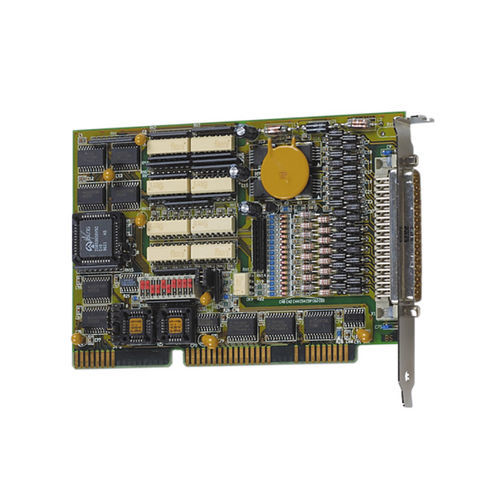

Scheda di acquisizione dati ISA PA-1500

digitale

La scheda ISA PA 1500 32 ingressi/uscite digitali dispone di 16 ingressi digitali, 24 V, e 16 uscite digitali, 24 V. 14 ingressi sono interrompibili. Viene utilizzata come interfaccia per le macchine, per il monitoraggio dei processi controllati da un PC, per le misure industriali, per l'acquisizione di sensori, per l'analisi dei segnali, come interfaccia per le macchine in ambienti industriali difficili e deve fare questo molti dispositivi di sicurezza. È incluso un CD-ROM contenente i driver per Windows ed esempi di programmazione. Caratteristiche Ingressi analogici 16 canali di ingresso optoisolati, 24 V, di cui 14 interrompibili 3 contatori/temporizzatori programmabili via software 16 canali di uscita optoisolati, da 10 a 36 V corrente di uscita 500 mA Watchdog programmabile a tempo per il reset delle uscite a 0 Segnalazione diagnostica attraverso il registro di stato in caso di cortocircuito, sovratemperatura, caduta di tensione o watchdog Interruzione attivata tramite watchdog, timer, errore Messa a terra separata per gli ingressi e le uscite Caratteristiche di sicurezza Isolamento ottico 1000 V Protezione contro i transitori veloci (Burst), le sovratensioni. scariche elettrostatiche e EMI Canali di ingresso Protezione contro l'inversione di tensione, filtri di ingresso. Canali di uscita Corrente di cortocircuito per 16 uscite ~ 3 A tip. Corrente di cortocircuito per uscita -1,5 A tip. Fusibile auto-ripristinante Protezione da sovratemperatura e sovratensione uscite di alimentazione a 24 V con diodi e filtri di protezione Speciali condensatori di uscita riducono al minimo le emissioni elettromagnetiche Alimentazione esterna filtrata da un circuito di protezione Logica di spegnimento quando la tensione di alimentazione esterna scende sotto i 5 V Testato EMC secondo la direttiva 89/336/CEE (certificazione CE) EN 50082-2, EN 55011, EN 55022 Applicazioni Controllo di processo Misura industriale
