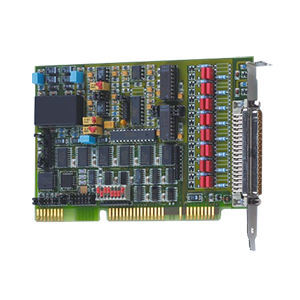

Scheda di ingressi analogica PA-302

TTL8 canaliISA

La scheda ISA di ingresso analogico PA-302 dispone di 16/8 ingressi SE/differenziali a 12 bit. È stata progettata specificamente per il controllo dei processi industriali e per le applicazioni di misura industriali, come i dispositivi di test automatici, il controllo dei processi chimici o la misura di corrente in ambienti industriali difficili, e dispone di una serie di dispositivi per la sicurezza. È incluso un CD-ROM contenente i driver per Windows ed esempi di programmazione... Ingressi analogici Velocità di trasferimento dati per un canale: 125 kHz Gamme di ingresso: 0-10 V, ±10 V, 0-5 V, ±5 V selezionabili tramite jumper, 0(4)-20 mA opzionale (opzioni DC e SC) Guadagno INA (amplificatore per strumentazione), regolabile tramite ponticello o resistenza Indirizzamento tramite interruttori DIP 3 timer a 16 bit (82C54): Timer 0: solo per l'acquisizione analogica; Timer 1 e Timer 2: come contatori di tempo ciclici Acquisizione analogica Un singolo canale, più canali, più canali tramite lista di scansione Acquisizione analogica automatica tramite timer ciclico Acquisizione tramite lista di scansione: fino a 16 voci con guadagno, canale, unipolare/bipolare Acquisizione attivata tramite software, timer, evento esterno Funzioni di trigger: Trigger software o trigger esterno: l'acquisizione analogica (singola o in sequenza) viene avviata tramite un segnale TTL esterno che passa da 0 a 5 V all'ingresso TTL Interruzione: fine del canale singolo, fine del multicanale, fine dell'elenco di scansione Digitale Caratteristiche di sicurezza Protezione contro le sovratensioni e le EMI ad alta frequenza Neutralizzazione del rumore della tensione di alimentazione del PC EMC testato secondo 89/336/CEE: IEC 61326: apparecchi elettrici di misura, controllo e laboratorio Applicazioni Controllo di processo Misura industriale Acquisizione dei dati dei sensori Analisi del segnale ..
