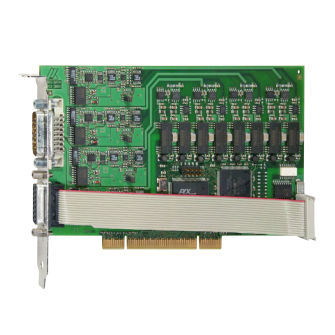

Scheda di ingressi analogica APCI-3003

digitaleseriecon 14 uscite digitali

La scheda di ingresso analogico veloce APCI-3003 consente di acquisire ad alte frequenze di campionamento convertendo contemporaneamente 4 canali. La scheda dispone di 4 ingressi differenziali e ogni canale è dotato di un proprio convertitore A/D. I 4 ingressi sono dotati di isolamento galvanico fino a 1000 V. PCI 3,3 V o 5 V Caratteristiche Ingressi analogici Frequenza di campionamento: 400 kHz per ingresso Conversione simultanea di 4 canali Campi di ingresso: 0-10 V, ± 10 V, 0-5 V, ± 5 V, 0-2 V, ± 2 V, 0-1 V, ± 1 V liberamente programmabili via software per ciascun canale Ingresso di corrente: 0-20 mA (opzione), combinabile con gli ingressi Amplificazione PGA x1, x2, x5, x10 liberamente programmabile via software per ogni canale Acquisizione analogica Diverse modalità di ingresso per l'acquisizione analogica: 1) Modalità singola 2) Modalità di scansione 3) Modalità sequenza 4) Modalità Autorefresh Funzioni di trigger : Trigger software o trigger esterno: l'acquisizione analogica (semplice o in sequenza) viene innescata dalla commutazione del segnale da 0 V a 24 V sull'ingresso digitale. ingresso digitale. Memoria FIFO PCI DMA I/O digitale Gli I/O digitali a 24 V consentono un buon rapporto segnale/rumore e un rapporto e una grande distanza tra l'emittente del segnale e il sistema di acquisizione dati 4 ingressi digitali, 24 V, optoisolati 4 uscite digitali, 24 V, optoisolate Timer Timer come contatore di tempo ciclico Caratteristiche di sicurezza Per una maggiore protezione in ambienti industriali ambienti industriali isolamento galvanico a 1000 V Distanza di dispersione IEC 61010-1 Protezione da sovratensione ±40 V Protezione contro le interferenze ad alta frequenza Filtri di ingresso
