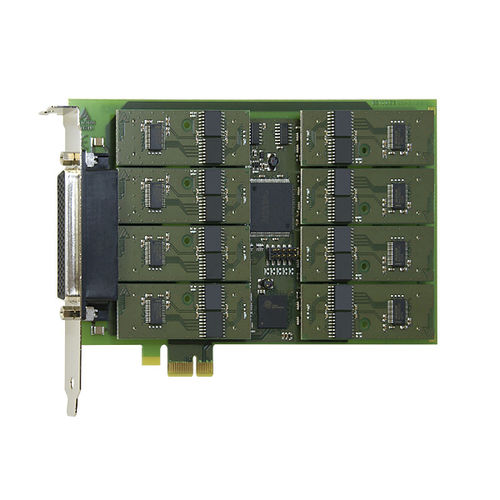

Scheda di interfaccia PCI Express APCIe-7300

serieindustriale

L'interfaccia PCI-Express APCIe-7300 si configura inserendo moduli SI che la scheda identifica automaticamente. L'interfaccia può essere configurata tramite moduli nelle seguenti modalità: RS232, RS422, RS485 (con isolamento ottico) e current loop da 20 mA. La scheda è particolarmente adatta per l'acquisizione di dati e il controllo di processi industriali, per il collegamento diretto di sensori, per sistemi multiutente, come interfaccia PLC, per applicazioni multidrop, per il controllo di modem e stampanti, ecc. La scheda di comunicazione APCIe-7300 si configura inserendo moduli SI che la scheda identifica automaticamente. L'interfaccia può essere configurata attraverso i moduli nelle seguenti modalità: RS232, RS422, RS485 e current loop (con isolamento ottico). I moduli SI con isolamento ottico consentono una protezione fino a 1000 V per l'utilizzo in ambienti rumorosi dove possono verificarsi loop di massa. Le linee di I/O sono protette da cortocircuiti, transitori veloci, scariche elettrostatiche e EMI ad alta frequenza. L'interfaccia è supportata da un buffer FIFO da 128 byte per l'invio e la ricezione dei dati e garantisce un funzionamento affidabile ad alte velocità di trasferimento. Caratteristiche Adattatore di comunicazione asincrono Montaggio modulare tramite moduli SI: 1 presa per interfaccia seriale a 1 porta Configurabile come RS232, RS422, RS485, 20 mA Current Loop (attivo, passivo), con isolamento ottico tramite moduli SI separati Indirizzamento automatico tramite BIOS Identificazione automatica del modulo UART 16C950, compatibile verso il basso con 16C450 buffer FIFO da 128 byte per l'invio e la ricezione dei dati Velocità di trasferimento programmabile
