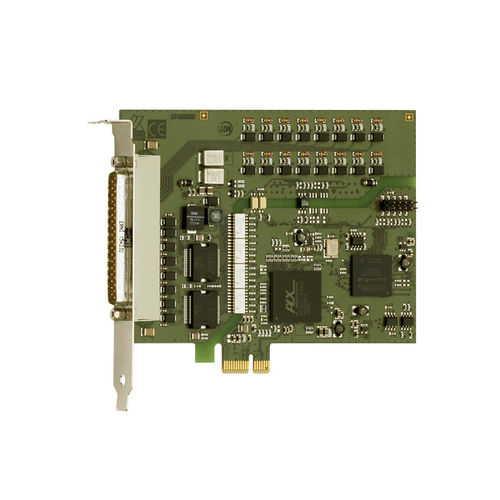

Scheda I/O digitale APCIe-1500

CompactPCIISAPCI Express

La scheda PCI-Express 32 I/O digitali APCIe-1500 dispone di 32 ingressi/uscite digitali, 24 V, 14 ingressi sono interrompibili. Le 16 uscite digitali di potenza sono dotate di diodi di protezione e filtri. La scheda è completamente compatibile con la scheda PCI APCI-1500. È particolarmente adatta per applicazioni come il controllo di I/O industriali, la commutazione di segnali, il monitoraggio ON/OFF di motori, luci ecc. in ambienti industriali difficili. L'APCIe-1500 dispone di ingressi interrompibili. Essi sostituiscono i processi di interrogazione ciclici continui (polling) per le attività di monitoraggio e valutazione di routine. In questo modo si alleggerisce il carico del processore e del software. Al cambio di stato degli ingressi digitali, l'APCIe-1500 genera un'interruzione, in modo che il sistema reagisca all'evento attraverso la routine di interruzione e soddisfi così i criteri di tempo reale. Caratteristiche 3 timer programmabili Connettore e software compatibili con le schede di I/O digitali APCI-1500 per il bus PCI e CPCI-1500 per il bus CompactPCI Connettore compatibile con la scheda ISA PA 1500 Programma di monitoraggio per testare e impostare le funzioni della scheda Ingressi: 16 ingressi digitali isolati otticamente, 24 V, di cui 14 interrompibili Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Uscite: 16 uscite digitali isolate otticamente, da 10 V a 36 V Corrente di uscita per canale 500 mA Watchdog programmabile con timer per resettare le uscite a "0" Segnalazione diagnostica attraverso il registro di stato in caso di cortocircuiti, sovratemperatura, caduta di tensione o watchdog Interruzione attivata tramite watchdog, timer, errore All'accensione, reset delle uscite a "0" Corrente di cortocircuito per 16 uscite ~ 3 A tip
