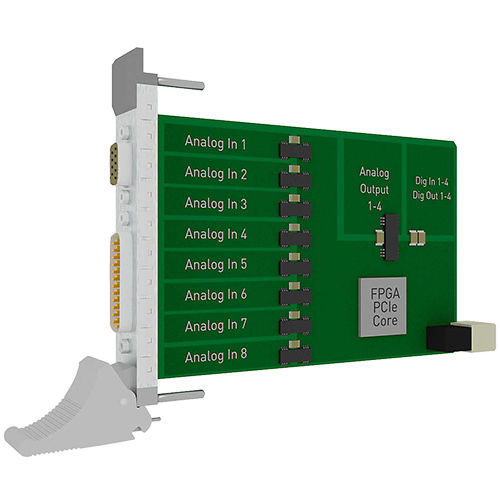

Scheda di acquisizione dati CompactPCI CPCIs-3131

PICMGanalogicadigitale

La scheda seriale CompactPCI CPCIs-3131 è una scheda multifunzione veloce e altamente precisa. Ciascuno degli 8 ingressi è dotato di un proprio convertitore A/D, con una risoluzione di 24 bit. Sulla CPCIs-3131, non solo la parte analogica e digitale sono isolate otticamente, ma anche tutti i canali analogici sono separati tra loro. Ulteriori circuiti di protezione completano la resistenza alle interferenze della scheda e offrono un'eccellente protezione per le applicazioni in ambienti industriali difficili. CompactPCI Seriale (PICMG CPCI-S.0 R1.0) Ingressi analogici: 8 ingressi SE/diff., isolati otticamente 1000 V Isolamento ottico tra i canali 500 V risoluzione a 24 bit Throughput: max. 100 kHz, programmabile per ciascun canale Tensione di ingresso: PGA: 1, 10, 100, 100 unipolare: 0-10 V, 0-1 V, 0,01 V, 0-0,01 V bipolare: ±10 V, ±1 V, ±0,1 V, ±0,01 V Ingressi in corrente: 0-20 mA, programmabili via software per ciascun canale Guadagno PGA x1, x10, x100, x1000 programmabile via software per ogni canale Acquisizione analogica: Sono disponibili diverse modalità di acquisizione: 1) Modalità semplice, 2) modalità di scansione 3) Modalità Sequenza 4) Modalità di aggiornamento automatico FIFO a bordo DMA PCI-Express per l'acquisizione di dati analogici Interruzione MSI Uscite analogiche: Uscita simultanea tramite DMA 4 uscite analogiche, isolate otticamente risoluzione a 16 bit, tempo di setup 18 µs max. (tensione in passi di 10 V) Tensione di uscita dopo il reset: 0 V Ogni uscita ha la propria linea di terra (senza isolamento ottico) Corrente di uscita ±20 mA Corrente di cortocircuito: in preparazione Gamma di tensione di uscita: 0-10 V, ± 10 V, 0-5 V, ± 5 V 0-20 mA, 4-20 mA, 0-24 mA
