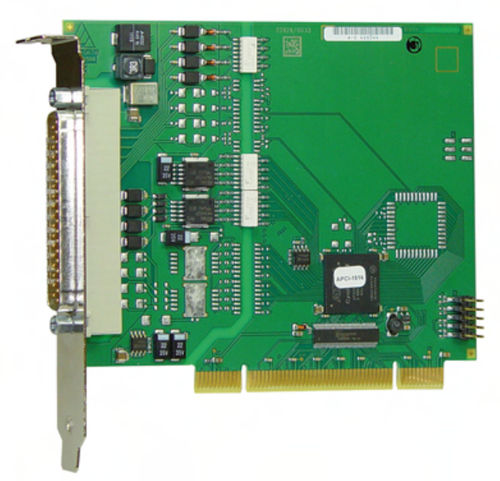

Scheda di acquisizione dati digitale APCI-1516

di controllo

La scheda PCI 16 I/O digitali APCI-1516 dispone di 8 ingressi digitali, 24 V, e 8 uscite digitali, 24 V, 500 mA/canale con filtri. La scheda è particolarmente adatta per il controllo degli I/O, la commutazione di segnali, l'accoppiamento con PLC, l'interfaccia con macchine o relè elettromeccanici, ecc. in ambienti industriali difficili ed è quindi dotata di numerosi circuiti di protezione. Descrizione Caratteristiche Ingressi 8 ingressi otticamente isolati, 24 V Protezione contro l'inversione di tensione Tutti gli ingressi sono filtrati Uscite 8 uscite isolate otticamente, da 10 V a 36 V Corrente di uscita per canale 500 mA Corrente totale: 3 A tipico (con fusibile tramite resistenza PTC) Watchdog per il ripristino delle uscite a "0" All'accensione, reset delle uscite su "0" Corrente di cortocircuito per 8 uscite ~ 3 A tip. Corrente di cortocircuito per uscita ~1,5 A tip Fusibile auto-ripristinante (fusibile elettronico) Protezione da sovratemperatura e sovratensione uscite di alimentazione a 24 V con diodi e filtri di protezione Condensatori di uscita contro le emissioni elettromagnetiche Alimentazione esterna a 24 V schermata e filtrata Logica di spegnimento, quando la tensione di alimentazione esterna scende sotto i 5 V Funzione di diagnostica per il rilevamento di cortocircuiti e sovratemperature Caratteristiche di sicurezza Isolamento ottico 1000 V Distanza di scorrimento IEC 61010-1 Protezione contro i transitori veloci (burst), le sovratensioni, le scariche elettrostatiche e le EMI ad alta frequenza Linee di terra separate per ingressi e uscite Applicazioni Controllo I/O industriale Accoppiamento di PLC Commutazione di segnali Interfaccia con relè elettromeccanici Apparecchiature di test automatiche Monitoraggio ON/OFF di motori, luci.. Cane da guardia Interfacciamento macchina Driver software Insieme alla scheda viene fornito un CD-ROM con i seguenti software ed esempi di programmazione. Driver standard per:
