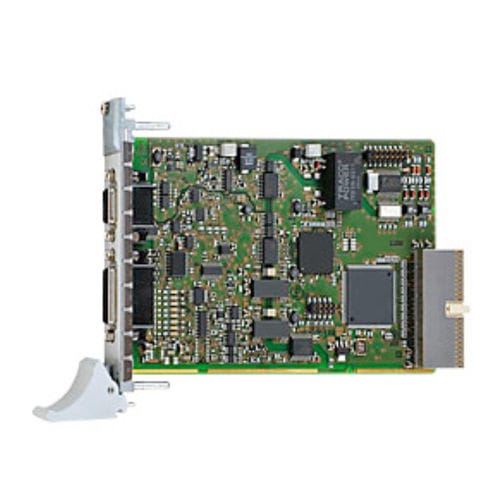

Scheda I/O analogica CPCI-3009

TTLRS-422con 4 uscite analogiche

La scheda I/O analogica CompactPCI CPCI-3009 dispone di 16 ingressi differenziali SE/8, a 16 bit, 4 uscite analogiche, a 12 bit, e un modulo di funzione contatore riprogrammabile. È caratterizzata da applicazioni flessibili, elevata precisione, velocità e affidabilità in ambienti industriali difficili. Il modulo contatore consente l'accesso ai dati a 32 bit e ha una frequenza di 5 MHz. Sono disponibili le seguenti funzioni: Contatore incrementale, cronos per la misura della frequenza, della larghezza dell'impulso e della durata del periodo, I/O digitale a 24 V, TTL, RS422. Altre funzioni sono disponibili su richiesta. La scheda CPCI-3009 è una scheda multifunzione e contatore veloce per il bus CompactPCI. È caratterizzata da applicazioni flessibili, elevata precisione, velocità e affidabilità in ambienti industriali difficili. Con questa scheda è possibile mettere in pratica un'ampia gamma di applicazioni sulla stessa base hardware grazie alla tecnologia FPGA. La scheda viene fornita con un pool di funzioni che consentono un'elevata efficienza su una sola scheda. Le funzioni vengono programmate utilizzando il software in dotazione. È possibile adattare le funzioni della scheda ai requisiti della propria applicazione e modificarle in base alle esigenze. Su richiesta, è possibile adattare ulteriori applicazioni di conteggio tramite software grazie all'FPGA. Caratteristiche CompactPCI 3,3 V o 5 V Può essere inserito in sistemi PXI, con funzionalità limitate Ingressi analogici: Risoluzione: 16 bit Velocità di trasmissione: 100 kHz Ingressi di tensione: 0-10 V, ±10 V, 0-5 V, ±5 V, 0-2 V, ±2 V, 0-1 V, ±1 V, 0-20 mA (opzione) liberamente programmabili via software per ogni canale Versione con campo di ingresso 0-30 V (solo ingressi SE) Acquisizione analogica: Diverse modalità di ingresso per l'acquisizione analogica: 1) Modalità semplice
